Unity タッチ入力でオブジェクトの頂点を変形・移動する

解決済

回答 1

投稿

  • 評価
  • クリップ 1
  • VIEW 1,640

Linkins

score 82

3Dオブジェクトについて、頂点を画面上でタッチ&ドラッグした時に、その頂点がドラッグに追従して移動し、メッシュが変形する処理を作りたいです。
下記のコードを書いてみたのですが、mesh.verticesに入力した頂点座標と、実際の移動後の頂点座標が一致しません。
コードのどこでミスをしてしまっているのでしょうか?

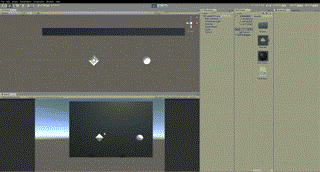

イメージ説明

public class NewBehaviourScript : MonoBehaviour {

    public MeshFilter MF;//変形対象である3DオブジェのMeshFilter
    private Vector3[] AllVertices;//MFのmesh.verticesと対応させる配列

    public GameObject p;//目印としてマウスに追従するSphereオブジェクト

    private VerticesSet nearestVS;//タッチした点に最も近い頂点の情報を入れます

    public class VerticesSet//ある頂点の「座標」と「その頂点を成すvetice達の、AllVerticesにおけるインデックス番号」を保持するクラス
    {
        public Vector3 vec;//その頂点の座標
        public List<int> nums;//AllVertices[nums]がvecと同値になる
    }

    private List<VerticesSet> VSList;//全頂点分のVerticesSetを保持

    // Use this for initialization
    void Start () {
        AllVertices = MF.mesh.vertices;
        VSList = new List<VerticesSet>();

        VSListSet();

    }

    // Update is called once per frame
    void Update () {

        if (Input.GetMouseButtonDown(0))
        {
            nearestVS= SelectNearestVertice();
        }

        if (Input.GetMouseButton(0))
        {
            Ray mouseRay = Camera.main.ScreenPointToRay(Input.mousePosition);
            RaycastHit hit = new RaycastHit();

            if (Physics.Raycast(mouseRay,out hit))
            {
                Vector3 hitPoint = hit.point;//バックの黒い壁とmouseRayの交点座標
                nearestVS.vec = hitPoint;

                for (int x = 0; x < nearestVS.nums.Count; x++)
                {
                    AllVertices[nearestVS.nums[x]] = hitPoint;
                }

                MF.mesh.vertices = AllVertices;
                p.transform.position=hitPoint;

                Debug.Log(hitPoint);
                Debug.Log(nearestVS.vec);
                Debug.Log(AllVertices[nearestVS.nums[0]]);

            }


        }

    }

    private void VSListSet()//全頂点分のVerticesSetを作り、VSListに格納。ここは問題なさそうです。
    {
        List<int> counter = new List<int>();
        for(int x = 0; x < AllVertices.Length; x++) { counter.Add(x); }

        for(int x = 0; 0 < counter.Count; x = counter[0])
        {
            List<int> c = new List<int>();

            var vs = new VerticesSet
            {
                vec=AllVertices[x],nums=new List<int>()
            };

            for (int y = 0; y < counter.Count; y++)
            {
                if (AllVertices[x] == AllVertices[counter[y]])
                {
                    c.Add(counter[y]);
                    vs.nums.Add(counter[y]);
                }
            }

            for (int z = 0; z < c.Count; z++) { counter.Remove(c[z]); }

            VSList.Add(vs);

            if (counter.Count == 0) { break; }
        }
    }

    private VerticesSet SelectNearestVertice()//タッチした座標と最も近い頂点についてのVerticesSetを出力。ここも問題なさそうです。
    {
        Vector2 MousePos = new Vector2(Input.mousePosition.x, Input.mousePosition.y);
        Vector3 VecToWP = Camera.main.WorldToScreenPoint(VSList[0].vec);
        Vector2 v = new Vector2(VecToWP.x, VecToWP.y);
        float distance=(MousePos-v).sqrMagnitude;
        int whichVS = 0;

        for(int x =0; x < VSList.Count; x++)
        {

            Vector3 v3 = Camera.main.WorldToScreenPoint(VSList[x].vec);
            Vector2 v2 = new Vector2(v3.x, v3.y);
            var d = (MousePos-v2).sqrMagnitude;

            if (distance >= d)
            {
                distance = d;
                whichVS = x;
            }
        }

        return VSList[whichVS];
    }
}
  • 気になる質問をクリップする

    クリップした質問は、後からいつでもマイページで確認できます。

    またクリップした質問に回答があった際、通知やメールを受け取ることができます。

    クリップを取り消します

  • 良い質問の評価を上げる

    以下のような質問は評価を上げましょう

    • 質問内容が明確
    • 自分も答えを知りたい
    • 質問者以外のユーザにも役立つ

    評価が高い質問は、TOPページの「注目」タブのフィードに表示されやすくなります。

    質問の評価を上げたことを取り消します

  • 評価を下げられる数の上限に達しました

    評価を下げることができません

    • 1日5回まで評価を下げられます
    • 1日に1ユーザに対して2回まで評価を下げられます

    質問の評価を下げる

    teratailでは下記のような質問を「具体的に困っていることがない質問」、「サイトポリシーに違反する質問」と定義し、推奨していません。

    • プログラミングに関係のない質問
    • やってほしいことだけを記載した丸投げの質問
    • 問題・課題が含まれていない質問
    • 意図的に内容が抹消された質問
    • 過去に投稿した質問と同じ内容の質問
    • 広告と受け取られるような投稿

    評価が下がると、TOPページの「アクティブ」「注目」タブのフィードに表示されにくくなります。

    質問の評価を下げたことを取り消します

    この機能は開放されていません

    評価を下げる条件を満たしてません

    評価を下げる理由を選択してください

    詳細な説明はこちら

    上記に当てはまらず、質問内容が明確になっていない質問には「情報の追加・修正依頼」機能からコメントをしてください。

    質問の評価を下げる機能の利用条件

    この機能を利用するためには、以下の事項を行う必要があります。

質問への追記・修正、ベストアンサー選択の依頼

  • Bongo

    2018/11/11 13:10

    確認したいのですが、変形しようとしている八面体のオブジェクトのTransformは移動・変形してはいないでしょうか?オブジェクト自身のTransformだけでなく、もしそのオブジェクトが別のオブジェクトの子になっている場合は、すべての親のTransformが位置(0, 0, 0)、回転(0, 0, 0)、スケール(1, 1, 1)になっているでしょうか。

    キャンセル

  • Linkins

    2018/11/11 16:15

    お察しの通り、90°回転してしまっていました。大きなヒントになりました、ありがとうございます!

    キャンセル

回答 1

checkベストアンサー

+1

おそらく、座標系が違うことによる問題かと。
Meshオブジェクトが保持している頂点配列はローカル座標系の頂点位置になります。
一方、Raycastで得られた点はワールド座標系での点になります。

なので、得られたワールド座標系の位置を対象のメッシュを保持しているGameObjectのローカル座標系に変換してから設定する必要があると思います。

TransformクラスにはworldToLocalMatrixという、ワールド座標系の位置をローカル座標系に変換する行列を持っているので、これを適用することで変換することができます。

Vector3 localPos = MF.transform.worldToLocalMatrix.MultiplyPoint(hitPoint);

投稿

  • 回答の評価を上げる

    以下のような回答は評価を上げましょう

    • 正しい回答
    • わかりやすい回答
    • ためになる回答

    評価が高い回答ほどページの上位に表示されます。

  • 回答の評価を下げる

    下記のような回答は推奨されていません。

    • 間違っている回答
    • 質問の回答になっていない投稿
    • スパムや攻撃的な表現を用いた投稿

    評価を下げる際はその理由を明確に伝え、適切な回答に修正してもらいましょう。

  • 2018/11/11 16:12

    回答ありがとうございます。
    これローカル座標だったんですね、スケール1倍で位置(0,0,0)にしていたので気付きませんでした。
    Blender産のモデルで、デフォルトから90°回転していたのが異変の原因だったようです。
    ご指摘頂いた通り、ワールド座標に変換してから処理することで思い通りの実装ができました。
    ありがとうございました!

    キャンセル
