Matplotlibで目盛りを冪乗表記にしたい

Question

実現したいこと

Matplotlibで目盛りを冪乗表記にしたい

前提

Matplotlibでグラフを作成しています。
目盛りの表記を×10^-14のように、冪乗表記にしたいです。

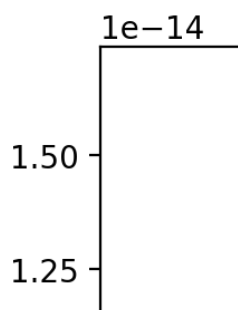

そのまま実行すると冪乗表記ではなく、グラフの左上に「1e-14」というふうに表記されます。

解決したいこと

目盛りの方に1.5×10^-14というふうに表記したいです。
グラフ左上の「1e-14」というような表記を消したいです。

どのようなコードを追加すればいいでしょうか。

Answer 1

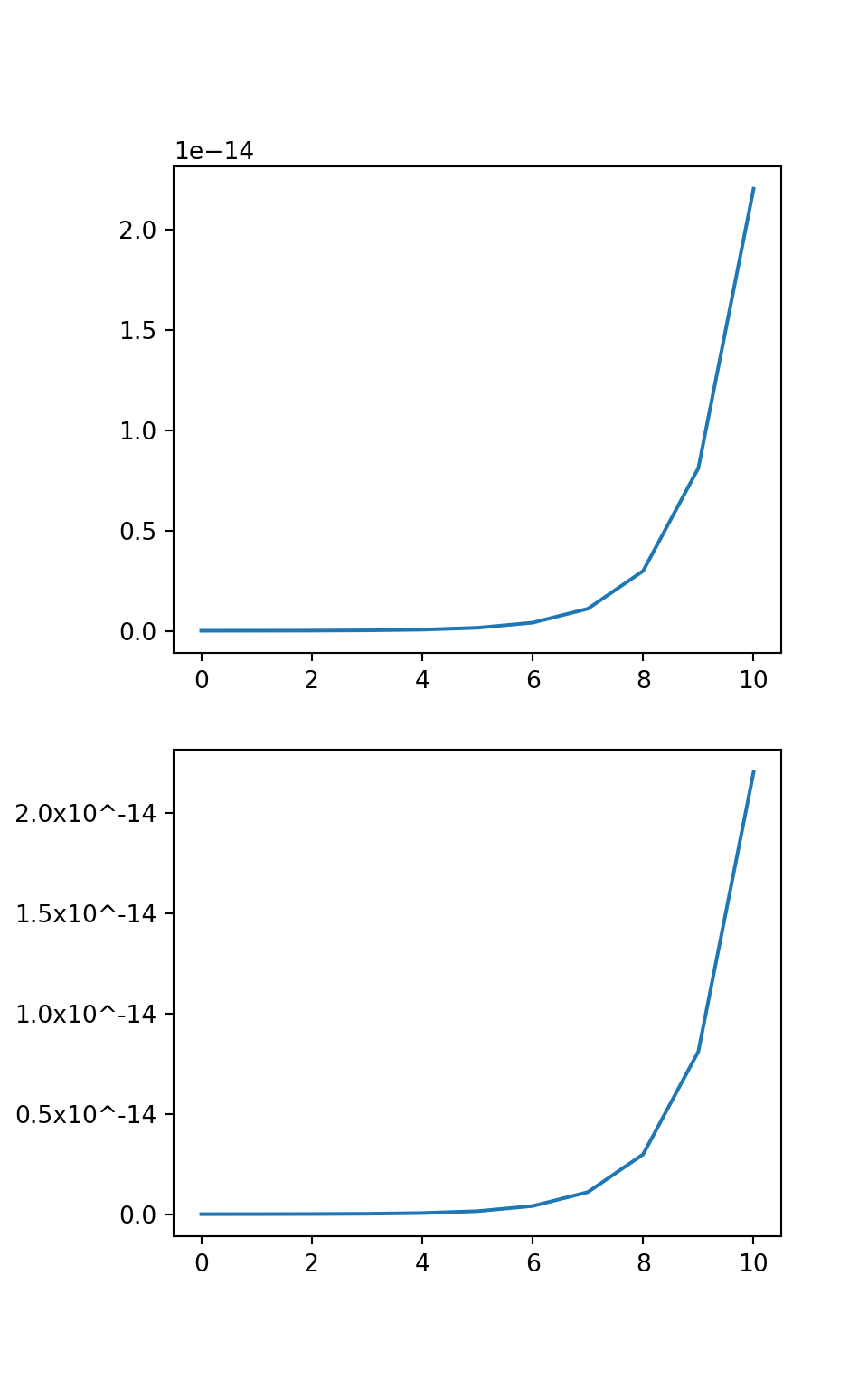

目盛表記を上書きすることはできるようです。

fig.canvas.draw() で内部的に描画をした後で get_yticklabels() と get_text() を使ってY軸表記の文字列のリストを取得します。次に，それを加工し set_yticklabels() で上書きします。

なお，文字数を増やすと表記の先頭が欠けたので fig.subplots_adjust(left=0.2) で左の余白（デフォルトは left=0.125）を増やしています。

import numpy as np
import matplotlib.pyplot as plt

x = np.arange(11)
y = 1e-18 * np.exp(x)

fig, (ax0, ax1) = plt.subplots(2, figsize=(5, 8))

ax0.plot(x, y)
ax1.plot(x, y)

fig.canvas.draw()
ytl = [x.get_text() for x in ax1.get_yticklabels()]
ytl2 = [s if s == "0.0" else s + "x10^-14" for s in ytl]
ax1.set_yticklabels(ytl2)
print(ytl); print(ytl2)
# ['−0.5', '0.0', '0.5', '1.0', '1.5', '2.0', '2.5']
# ['−0.5x10^-14', '0.0', '0.5x10^-14', '1.0x10^-14', '1.5x10^-14', '2.0x10^-14', '2.5x10^-14']

fig.subplots_adjust(left=0.2)

plt.show()

Answer 2

この回答はGPT-4による自動生成回答です

Matplotlibで目盛りを冪乗表記にするには、tickerモジュールのFuncFormatterを使用します。以下に具体的なコードを示します。

import matplotlib.pyplot as plt
import matplotlib.ticker as ticker
import numpy as np

# データ生成
x = np.linspace(0, 2*np.pi, 100)
y = np.sin(x) * 1e-14

fig, ax = plt.subplots()

# y軸の目盛りを冪乗表記にする
formatter = ticker.FuncFormatter(lambda x, pos: '{:.1f}e-14'.format(x*1e14))
ax.yaxis.set_major_formatter(formatter)

ax.plot(x, y)
plt.show()

このコードでは、FuncFormatterにラムダ関数を渡しています。この関数は、目盛りの値を引数として受け取り、それを冪乗表記の文字列に変換します。'{:.1f}e-14'.format(x*1e14)の部分で、目盛りの値を10^14倍して1桁の小数点以下まで表示する冪乗表記の文字列を作成しています。

また、ax.yaxis.set_major_formatter(formatter)で、y軸の目盛りのフォーマッタを設定しています。これにより、y軸の目盛りが冪乗表記になります。

Comments

[hotjyu65_]

posとは何でしょうか。

[quickquip]

AIの回答にコメントしても答えてくれるわけではないので質問に追記した方がいい（=人の目につきやすい）ですよ
