Unity URP環境でボリュームライト(光の軌道)を作る方法

実現したいこと

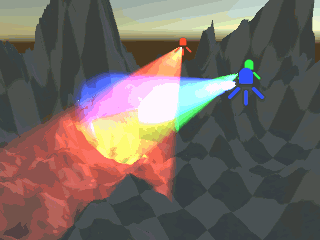

参考画像のような、いわゆる「ボリュームライト」や「光の軌跡」のようなものを作りたいです。

MayaやBlenderで円錐、円柱を作るらしいのですが、その範囲にだけ光を当てるのでしょうか？
下記URLのようなアセットを使わないと難しいのでしょうか？
https://tsubakit1.hateblo.jp/entry/2014/10/01/013054

宜しくお願い致します。

行動規範の内容に同意します

回答2件

ベストアンサー

パート2

レンダリング用のシェーダーを用意しました。これは以前別の方の「[Unity] 3DTextureを付与したオブジェクト内にカメラが侵入してもボリュームレンダリングの結果を描画したい」の時に使ったものを改修したもので、視線に沿ってライトの色を積算していく素朴なやり方になっています。明らかにスポットライトの範囲外の領域でも色を求めるような単純な作りですので無駄が多く、そのへんをうまく工夫すればもっと速度を向上できるかもしれません。
また、先ほど申し上げたように私はURPの知識が足りず、不適切な書き方をしている可能性もありますがご容赦ください。

ShaderLab
1Shader "Effect/VolumetricSpotlights"
2{
3	Properties
4	{
5	}
6	SubShader
7	{
8		Pass
9		{
10			Name "VolumetricSpotlights"
11
12			Cull Front
13			ZWrite Off
14			ZTest Always
15			Blend One One, Zero One
16
17			HLSLPROGRAM
18			#define DIRECTIONAL_EPSILON 0.0009765625
19			#define SPOTLIGHT_CAPACITY 8
20			#define MAX_STEPS 128
21			#define DENSITY 8.0
22
23			#pragma vertex vert
24			#pragma fragment frag
25			#pragma multi_compile _ADDITIONAL_LIGHTS
26			#pragma multi_compile_fragment _ADDITIONAL_LIGHT_SHADOWS
27			#include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"
28			#include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Lighting.hlsl"
29
30			struct Varyings
31			{
32				float4 positionHCS : SV_POSITION;
33				float3 positionWS : TEXCOORD0;
34				float4 positionNDCXYWAndDepth : TEXCOORD1;
35			};
36
37			Varyings vert(float4 positionOS : POSITION)
38			{
39				Varyings OUT;
40				OUT.positionWS = TransformObjectToWorld(positionOS.xyz);
41				OUT.positionHCS = TransformWorldToHClip(OUT.positionWS);
42				float4 ndc = OUT.positionHCS * 0.5;
43				OUT.positionNDCXYWAndDepth.xy = float2(ndc.x, ndc.y * _ProjectionParams.x) + ndc.w;
44				OUT.positionNDCXYWAndDepth.z = -dot(GetWorldToViewMatrix()[2], float4(OUT.positionWS, 1.0));
45				OUT.positionNDCXYWAndDepth.w = OUT.positionHCS.w;
46				return OUT;
47			}
48
49			TEXTURE2D(_CameraDepthTexture);
50			SAMPLER(sampler_CameraDepthTexture);
51			int _LightsCount;
52
53			float3 worldToObjectPos(float3 worldPos) {return mul(unity_WorldToObject, float4(worldPos, 1.0)).xyz;}
54			float3 worldToObjectVec(float3 worldVec) {return mul((float3x3)unity_WorldToObject, worldVec);}
55			float3 objectToWorldVec(float3 localVec) {return mul((float3x3)unity_ObjectToWorld, localVec);}
56			float3 getCameraPositionWS() {return UNITY_MATRIX_I_V._14_24_34;}
57			float3 getCameraDirectionWS() {return -UNITY_MATRIX_V._31_32_33;}
58			bool isPerspective() {return any(UNITY_MATRIX_P._41_42_43);}
59
60			float3 getCameraOriginWS(float3 positionWS)
61			{
62				return isPerspective()
63					? getCameraPositionWS()
64					: positionWS + dot(getCameraPositionWS() - positionWS, getCameraDirectionWS()) * getCameraDirectionWS();
65			}
66
67			float3 getWorldBoundsCenter() {return unity_ObjectToWorld._14_24_34 + unity_ObjectToWorld._11_22_33 * 0.5;}
68
69			float getBoundsDepthWS(float3 cameraDirectionWS)
70			{
71				float3 cornerVectorWS1 = objectToWorldVec(float3(0.5, 0.5, 0.5));
72				float3 cornerVectorWS2 = objectToWorldVec(float3(-0.5, 0.5, 0.5));
73				float3 cornerVectorWS3 = objectToWorldVec(float3(0.5, -0.5, 0.5));
74				float3 cornerVectorWS4 = objectToWorldVec(float3(-0.5, -0.5, 0.5));
75				float2 lengths1 = abs(float2(dot(cornerVectorWS1, cameraDirectionWS), dot(cornerVectorWS2, cameraDirectionWS)));
76				float2 lengths2 = abs(float2(dot(cornerVectorWS3, cameraDirectionWS), dot(cornerVectorWS4, cameraDirectionWS)));
77				float2 lengths = max(lengths1, lengths2);
78				return max(lengths.x, lengths.y) * 2.0;
79			}
80
81			float2 getBoundsNearFarWS(float boundsDepthWS)
82			{
83				float center = isPerspective()
84					? distance(getWorldBoundsCenter(), getCameraPositionWS())
85					: dot(getWorldBoundsCenter() - getCameraPositionWS(), getCameraDirectionWS());
86				return float2(-0.5, 0.5) * boundsDepthWS + center;
87			}
88
89			float3 getBoundsFacesOS(float3 positionOS, float3 viewDirectionOS, float faceOffset)
90			{
91				float3 signs = sign(viewDirectionOS);
92				return -(signs * (positionOS - 0.5) + faceOffset) / (abs(viewDirectionOS) + (1.0 - abs(signs)) * DIRECTIONAL_EPSILON);
93			}
94
95			float getBoundsFrontFaceOS(float3 positionOS, float3 viewDirectionOS)
96			{
97				float3 lengths = getBoundsFacesOS(positionOS, viewDirectionOS, 0.5);
98				return max(max(max(lengths.x, lengths.y), lengths.z), 0.0);
99			}
100
101			float sampleOpaqueZ(float2 uv)
102			{
103				float rawDepth = SAMPLE_TEXTURE2D_X(_CameraDepthTexture, sampler_CameraDepthTexture, uv).r;
104				return isPerspective()
105					? LinearEyeDepth(rawDepth, _ZBufferParams)
106					: -dot(unity_CameraInvProjection._33_34, float2(_ProjectionParams.x * (rawDepth * 2.0 - 1.0), 1.0));
107			}
108
109			float2 inverseLerp(float2 a, float2 b, float2 value) {return (value - a) / (b - a);}
110			float random(float2 st) { return frac(sin(dot(st, float2(12.9898, 78.233))) * 43758.5453123);}
111
112			float4 frag(Varyings IN) : SV_Target
113			{
114				float2 positionSS = IN.positionNDCXYWAndDepth.xy / IN.positionNDCXYWAndDepth.w;
115				bool isPerspectiveProjection = isPerspective();
116				float3 viewDirectionWS = isPerspectiveProjection ? -GetWorldSpaceNormalizeViewDir(IN.positionWS) : getCameraDirectionWS();
117				float3 viewDirectionOS = worldToObjectVec(viewDirectionWS);
118				float peripheralFactor = 1.0 / dot(getCameraDirectionWS(), viewDirectionWS);
119				float3 cameraOriginWS = getCameraOriginWS(IN.positionWS);
120				float3 cameraOriginOS = worldToObjectPos(cameraOriginWS);
121				float frontFaceWS = dot(objectToWorldVec(getBoundsFrontFaceOS(cameraOriginOS, viewDirectionOS) * viewDirectionOS), viewDirectionWS);
122				float backFaceWS = dot(IN.positionWS - cameraOriginWS, viewDirectionWS);
123				float opaqueWS = sampleOpaqueZ(positionSS) * peripheralFactor;
124				float enterWS = max(frontFaceWS, 0.0);
125				float exitWS = min(backFaceWS, opaqueWS);
126				clip(exitWS - enterWS);
127				float boundsDepthWS = getBoundsDepthWS(getCameraDirectionWS());
128				float stepLength = boundsDepthWS / MAX_STEPS;
129				float2 boundsNearFarWS = getBoundsNearFarWS(boundsDepthWS);
130				int2 stepEnterExit = (int2)clamp(ceil(inverseLerp(boundsNearFarWS.x, boundsNearFarWS.y, float2(enterWS, exitWS)) * MAX_STEPS), 0, MAX_STEPS);
131				float3 integratedColor = 0.0;
132				float jitter = stepLength * random(positionSS);
133				for (int i = stepEnterExit.x; i < stepEnterExit.y; i++)
134				{
135					float3 p = cameraOriginWS + viewDirectionWS * ((i + jitter) * stepLength);
136					for (uint lightIndex = 0u; lightIndex < _LightsCount; lightIndex++)
137					{
138						Light light = GetAdditionalPerObjectLight(lightIndex, p);
139						float shadowAttenuation = AdditionalLightRealtimeShadow(lightIndex, p, light.direction);
140						integratedColor += light.color * (light.distanceAttenuation * shadowAttenuation);
141					}
142				}
143				return float4(integratedColor * DENSITY / (boundsDepthWS * MAX_STEPS), 1.0);
144			}
145			ENDHLSL
146		}
147	}
148}

Renderer FeaturesにRenderVolumetricSpotlightsを追加、Volumetric Spotlights Shaderの項目に上記のシェーダーをセットし...

シーン上に配置した3色のスポットライトにVolumetricSpotlightをアタッチしたところ下図のように描画されました。

また、シェーダーコード中のDENSITYを64.0に上げて軌跡を強めてみますと下図のようになりました。キューブによって遮蔽された部分は軌跡が薄れているのが見えやすいかと思います。

投稿2022/05/03 14:49

Bongo

総合スコア10816

mokotan

2022/05/16 12:58 編集

ありがとうございます! やりたいことがありすぎて手が回らないですが、落ち着いたら参考にさせていただきます

行動規範の内容に同意します

「MayaやBlenderで円錐、円柱を作るらしいのですが」とおっしゃるのは、おそらくたとえば「Unity Volumetric Light Shader Graph LWRP」（投稿者さんによるファイル類）のようなアプローチを指すんじゃないかと思います（URPでなくてLWRPと呼ばれていた頃の作例のようですが、現行のシェーダーグラフでも大丈夫そうに思います）。
遮蔽物で影を作ったりするようなことは難しいかもしれませんが、描画コストもさほど大きくないでしょうから役に立ちそうな気がします。

影も欲しい場合はそういった機能もあるアセットを探すか、自前でなんとかするかでしょうね。私はまだURPになじみがなくて、練習にちょうどいいかもしれないと思って挑戦してみました...が、重いわりにはさほど品質もよくない出来になってしまって、やはりアセットストアだとかで探した方がいいかもしれません。
また、私の場合は練習目的でちょっと試しただけですから、いろいろな条件でも不具合なく描画できるかどうかはまるで自信がないです。対してストアで公開されているようなレベルであれば（有料であればなおさら）それに見合った品質、速度、対応可能な条件を期待してもいいんじゃないでしょうか。

あくまでもご参考までにということでお願いしたいです。まず各スポットライトには下記スクリプトをアタッチすることにしました。スポットライト群を包み込む直方体領域を求める役割になります。

C#
1using System.Collections.Generic;
2using System.Linq;
3using System.Runtime.InteropServices;
4using Unity.Burst;
5using Unity.Collections;
6using Unity.Jobs;
7using Unity.Mathematics;
8using UnityEngine;
9using UnityEngine.Rendering;
10#if UNITY_EDITOR
11using UnityEditor;
12#endif
13
14[RequireComponent(typeof(Light))]
15[ExecuteAlways]
16public class VolumetricSpotlight : MonoBehaviour
17{
18	public const int Capacity = 8;
19
20	private static readonly HashSet<Light> Spotlights = new HashSet<Light>();
21	private static NativeArray<SpotlightInfo> spotlightInfos;
22	private static NativeArray<float3> boundsMinMax;
23
24	public static Mesh BoxMesh { get; private set; }
25
26	private new Light light;
27
28	private void OnEnable()
29	{
30		AllocateResources();
31		this.light = this.GetComponent<Light>();
32		this.light!.type = LightType.Spot;
33		Spotlights!.Add(this.light);
34	}
35
36	private void OnDisable()
37	{
38		Spotlights!.Remove(this.light);
39		if (Spotlights.Count == 0)
40		{
41			DisposeResources();
42		}
43	}
44
45	public static int GatherActiveSpotlights(
46		out NativeArray<SpotlightInfo> spotlights,
47		out float3 boundsMin,
48		out float3 boundsMax)
49	{
50		var count = 0;
51		foreach (var light in Spotlights!.Where(l => (l != null) && l.isActiveAndEnabled && (l.type == LightType.Spot)).Take(Capacity))
52		{
53			var t = light!.transform;
54			spotlightInfos[count] = new SpotlightInfo
55			{
56				Position = (Vector4)t.position,
57				Y = (Vector4)(t.up * (light.range * math.tan(math.radians(light.spotAngle * 0.5f)))),
58				Z = (Vector4)(t.forward * light.range),
59				Intensity = math.float4((Vector3)(Vector4)light.color, 1.0f) * light.intensity
60			};
61			count++;
62		}
63
64		if (count > 0)
65		{
66			new CalculateBoundsJob
67			{
68				Count = count,
69				Infos = spotlightInfos,
70				MinMax = boundsMinMax
71			}.Schedule().Complete();
72			boundsMin = boundsMinMax[0];
73			boundsMax = boundsMinMax[1];
74		}
75		else
76		{
77			boundsMin = float3.zero;
78			boundsMax = float3.zero;
79		}
80
81		spotlights = spotlightInfos;
82		return count;
83	}
84
85	private static void AllocateResources()
86	{
87		if (!spotlightInfos.IsCreated)
88		{
89			spotlightInfos = new NativeArray<SpotlightInfo>(Capacity, Allocator.Persistent);
90		}
91
92		if (!boundsMinMax.IsCreated)
93		{
94			boundsMinMax = new NativeArray<float3>(2, Allocator.Persistent);
95		}
96
97		if (BoxMesh == null)
98		{
99			BoxMesh = CoreUtils.CreateCubeMesh(Vector3.zero, Vector3.one);
100			BoxMesh!.hideFlags = HideFlags.HideAndDontSave;
101		}
102	}
103
104	private static void DisposeNativeArray<T>(ref NativeArray<T> nativeArray) where T : struct
105	{
106		if (nativeArray.IsCreated)
107		{
108			nativeArray.Dispose();
109		}
110	}
111
112	private static void DisposeResources()
113	{
114		DisposeNativeArray(ref spotlightInfos);
115		DisposeNativeArray(ref boundsMinMax);
116		CoreUtils.Destroy(BoxMesh);
117	}
118
119	[BurstCompile]
120	private struct CalculateBoundsJob : IJob
121	{
122		public int Count;
123		[ReadOnly] public NativeArray<SpotlightInfo> Infos;
124		[WriteOnly] public NativeArray<float3> MinMax;
125
126		public void Execute()
127		{
128			var boundsMin = math.float3(float.PositiveInfinity);
129			var boundsMax = math.float3(float.NegativeInfinity);
130			for (var i = 0; i < this.Count; i++)
131			{
132				var info = this.Infos[i];
133				var y = info.Y.xyz;
134				var z = info.Z.xyz;
135				var m = math.float3x3(math.cross(y, z) / math.length(z), y, z);
136				for (var sx = -1; sx <= 1; sx += 2)
137				{
138					for (var sy = -1; sy <= 1; sy += 2)
139					{
140						for (var sz = 0; sz <= 1; sz++)
141						{
142							var p = info.Position.xyz + math.mul(m, math.float3(sx, sy, sz));
143							boundsMin = math.min(boundsMin, p);
144							boundsMax = math.max(boundsMax, p);
145						}
146					}
147				}
148			}
149
150			this.MinMax[0] = boundsMin;
151			this.MinMax[1] = boundsMax;
152		}
153	}
154
155	[StructLayout(LayoutKind.Sequential)]
156	public struct SpotlightInfo
157	{
158		public float4 Position;
159		public float4 Y;
160		public float4 Z;
161		public float4 Intensity;
162	}
163}

そして直方体領域を描画するためのRenderer Featureと...

C#
1using UnityEngine;
2using UnityEngine.Rendering;
3using UnityEngine.Rendering.Universal;
4
5public class RenderVolumetricSpotlights : ScriptableRendererFeature
6{
7	[SerializeField] private Shader volumetricSpotlightsShader;
8	private Material material;
9	private Pass pass;
10	private static readonly int LightsCountProperty = Shader.PropertyToID("_LightsCount");
11
12	private bool GetMaterial()
13	{
14		if (this.material != null)
15		{
16			return true;
17		}
18
19		if (this.volumetricSpotlightsShader == null)
20		{
21			return false;
22		}
23
24		this.material = CoreUtils.CreateEngineMaterial(this.volumetricSpotlightsShader);
25		return this.material != null;
26	}
27
28	public override void Create()
29	{
30		this.pass = new Pass();
31		this.GetMaterial();
32	}
33
34	protected override void Dispose(bool disposing)
35	{
36		CoreUtils.Destroy(this.material);
37	}
38
39	public override void AddRenderPasses(ScriptableRenderer renderer, ref RenderingData renderingData)
40	{
41		if (!this.GetMaterial())
42		{
43			return;
44		}
45
46		this.pass!.Material = this.material;
47		renderer!.EnqueuePass(this.pass);
48	}
49
50	private class Pass : ScriptableRenderPass
51	{
52		public Material Material;
53
54		public Pass()
55		{
56			this.renderPassEvent = RenderPassEvent.AfterRenderingSkybox;
57		}
58
59		public override void Execute(ScriptableRenderContext context, ref RenderingData renderingData)
60		{
61			var count = VolumetricSpotlight.GatherActiveSpotlights(
62				out _,
63				out var boundsMin,
64				out var boundsMax);
65			if (count <= 0)
66			{
67				return;
68			}
69			this.Material!.SetInt(LightsCountProperty, renderingData.lightData.additionalLightsCount);
70			var cmd = CommandBufferPool.Get();
71			cmd!.Clear();
72			cmd.DrawMesh(
73				VolumetricSpotlight.BoxMesh,
74				Matrix4x4.TRS(boundsMin, Quaternion.identity, boundsMax - boundsMin),
75				this.Material);
76			context.ExecuteCommandBuffer(cmd);
77			CommandBufferPool.Release(cmd);
78		}
79	}
80}
