アニメーションの座標がAnimationプレビューとPlay後で異なる

Question

問題

アニメーションの座標がPlay後におかしくなる

説明

とあるアニメーションの座標がAnimationプレビューとPlay後で異なってしまいます。

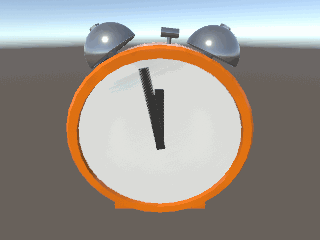

Animationプレビュー
Play後 (想定よりも右にずれている)

補足

・プレイ時、rotationは(0,0,0)です。また、他のアニメーションも該当オブジェクトに影響は及ぼしません。

・Animatorで管理していますが、複数のアニメーションを同時再生したいので2つのレイヤーに分けています。
Body (Base Layer) / Bell (Additive / Weight: 1.0) ← Bell内に該当アニメーションが入っています。

・アニメーション遷移は Entry → 空アニメ →(※A) 該当アニメーション
→(※B) 空アニメ →(※A) 該当アニメーション...の流れになっています。
※A: HasExitTime: false, Conditions: isCalling=true (テスト段階なのでisCallingは常時true)
※B: HasExitTime: true, ExitTime: 1

調べてもお手上げな状態です。ご助力お願いいたします。

補足2

あれからベルを叩くアニメーションをBodyレイヤーに、その他のアニメーションをBellレイヤーに
移動する事でどちらも問題なく動きましたが、依然問題が不明なので質問は締めません。

私のレイヤーの使い方が間違っているのかもしれないので、その辺りを中心に調べてみます。

Answer 1

ご説明いただいた手順をまねてアニメーションを作ってみたところ、確かにずれた位置を中心にハンマーが振動しました。

この現象については、ちょっと調査不十分で不確かではあるのですが、「AnimationUtility-SetAdditiveReferencePose - Unity スクリプトリファレンス」にある...

By default, an animation clip used in an additive layer uses the pose at time 0 as its reference pose.

との記述が関係あるかもしれません。今回のアニメーションクリップは最初のフレームでハンマーが最大に傾いた状態になっていますので、そこが基準姿勢だということになってしまったんでしょうかね...?
あの項目は外部ソフトで作成したアニメーションの場合はインポート設定のクリップ固有のプロパティとして設定できるようなのですが、Unity上で作成したアニメーションの場合はどうすればいいのかわからず、仕方ないのでEditorフォルダを作って下記スクリプトを入れ...

using UnityEditor;
using UnityEngine;

public class ReferencePoseConfigurator : EditorWindow
{
    private AnimationClip clip;
    private AnimationClip referenceClip;
    private float clipLength;
    private int clipFrameCount;
    private float time;
    private int frame;
    private float modifiedTime;
    private int modifiedFrame;
    private ConfigurationMode configurationMode;

    private void OnGUI()
    {
        if (this.clip == null)
        {
            EditorGUILayout.HelpBox("No clip selected.", MessageType.Error);
            return;
        }
        EditorGUILayout.LabelField("Name", this.clip.name);
        if (this.referenceClip != this.clip)
        {
            EditorGUILayout.HelpBox(
                $"This clip refers to another clip \"{this.referenceClip!.name}\" as the reference pose source. This is not supported.",
                MessageType.Error);
            return;
        }
        this.configurationMode = (ConfigurationMode)EditorGUILayout.EnumPopup("Set by", this.configurationMode)!;
        if (this.configurationMode == ConfigurationMode.Frame)
        {
            this.modifiedFrame = EditorGUILayout.IntSlider(
                "Reference Frame",
                this.modifiedFrame,
                0,
                this.clipFrameCount);
            this.modifiedTime = this.modifiedFrame / this.clip.frameRate;
        }
        else
        {
            this.modifiedTime = EditorGUILayout.Slider("Reference Time", this.modifiedTime, 0, this.clipLength);
            this.modifiedFrame = Mathf.RoundToInt(this.modifiedTime * this.clip.frameRate);
        }
        using (new EditorGUI.DisabledScope(this.modifiedTime == this.time))
        {
            if (GUILayout.Button("Apply"))
            {
                this.time = this.modifiedTime;
                this.frame = this.modifiedFrame;
                Undo.RecordObject(this.clip, "Set Additive Reference Pose");
                AnimationUtility.SetAdditiveReferencePose(this.clip, this.clip, this.time);
            }
        }
    }

    private void OnSelectionChange()
    {
        this.ReadClipData();
        this.Repaint();
    }

    private void ReadClipData()
    {
        this.clip = Selection.activeObject as AnimationClip;
        if (this.clip == null)
        {
            return;
        }
        var currentSettings = AnimationUtility.GetAnimationClipSettings(this.clip);
        this.referenceClip = currentSettings!.additiveReferencePoseClip;
        if (this.referenceClip == null)
        {
            this.referenceClip = this.clip;
        }
        if (this.referenceClip != this.clip)
        {
            return;
        }
        this.clipLength = this.clip.length;
        this.clipFrameCount = Mathf.RoundToInt(this.clipLength * this.clip.frameRate);
        this.time = currentSettings.additiveReferencePoseTime;
        this.frame = Mathf.RoundToInt(this.time * this.clip.frameRate);
        this.modifiedTime = this.time;
        this.modifiedFrame = this.frame;
    }

    [MenuItem("Utility/Animation/Configure Reference Pose")]
    private static void Init()
    {
        var window = GetWindow<ReferencePoseConfigurator>()!;
        window.titleContent = new GUIContent("Configure Reference Pose");
        window.ReadClipData();
        window.Show();
    }

    private enum ConfigurationMode
    {
        Time,
        Frame
    }
}

メニューに追加された「Utility」→「Animation」→「Configure Reference Pose」で設定ウィンドウを開き、ベルのアニメーションクリップを選択して、ハンマーが中心に到達する2フレーム目を基準姿勢にするよう設定したところ...

どうやら中心を基準に振動するようになったようでした。

Comments

[mushipan0929]

状況再現まで行って頂きありがとうございます。
> By default, an animation clip used in an additive layer uses the pose at time 0 as its reference pose.
確かに初期Rotationを調整したところ正しく動作しました。
私はまだUnity拡張に手を出していないので、現状回答者様のスクリプトはオーパーツではありますが
少しずつ読み解いていこうと思います、ご丁寧な回答ありがとうございました。
