実現したいこと
- ソースコードのグラフ化
if文がたくさんあるソースコードを決定木のようなグラフ化するソフトウェアはありますでしょうか?
グラフ化することで、わかりやすくなると思っているので、可視化したいと思っています。
よろしくお願い申し上げます。
気になる質問をクリップする
クリップした質問は、後からいつでもMYページで確認できます。
またクリップした質問に回答があった際、通知やメールを受け取ることができます。
バッドをするには、ログインかつ
こちらの条件を満たす必要があります。

回答3件
0
ベストアンサー
ChatGPTの回答
実現したいこと
Pythonのソースコードのグラフ化
詳細
if文がたくさんあるPythonのソースコードを決定木のようなグラフ化するソフトウェアはありますでしょうか?
グラフ化することで、わかりやすくなると思っているので、可視化したいと思っています。
はい、Pythonのソースコードをグラフ化するためのいくつかのオープンソースツールがあります。
PyCallGraph
PyCallGraphは、Pythonコードの関数呼び出しをグラフ化するためのツールです。PyCallGraphを使用すると、Pythonコードの関数呼び出しを可視化できます。PyCallGraphは、インストールして使用することができます。
PyReverse
PyReverseは、Pythonコードのクラス、モジュール、関数の依存関係をグラフ化するためのツールです。PyReverseは、Pythonのオブジェクト指向プログラミングの観点から、ソースコードをグラフ化します。
PyNSource
PyNSourceは、Pythonコードのクラス図とシーケンス図をグラフ化するためのツールです。PyNSourceは、オブジェクト指向プログラミングに基づいて、Pythonコードをグラフ化します。
NetworkX
NetworkXは、Pythonのグラフ描画ライブラリで、Pythonコードのグラフ化に使用できます。NetworkXは、グラフの構築、可視化、操作に使用されます。Pythonのコードをグラフ化するために使用することができます。
これらのツールを使用して、Pythonのソースコードをグラフ化することができます。それぞれのツールには、インストール方法や使用方法がありますので、公式のドキュメントを参照してください。
ちょっとコレジャナイ感。とくにNetworkX
は無理くり回答っぽい。
ChatGPTの回答
おもにif文やforループなどの制御構造を見やすく可視化するソフトウェアはありますか
はい、制御構造を見やすく可視化するためのオープンソースソフトウェアがいくつかあります。
PyFlowchart
PyFlowchartは、Pythonの制御構造をフローチャートで可視化するためのツールです。if文、forループ、whileループ、switch文などをグラフィカルに表現できます。
PyCFG
PyCFGは、Pythonコードを制御フローグラフに変換するためのツールです。PyCFGは、制御構造を表すグラフを生成し、グラフ内のノードはPythonコードの行に対応します。
Code2Flow
Code2Flowは、Python、Java、C#などのプログラミング言語をフローチャートに変換するためのツールです。Code2Flowは、プログラム内のすべての制御構造を表すフローチャートを自動的に作成します。
これらのツールを使用すると、Pythonの制御構造を視覚的に表現できます。各ツールには、インストール方法や使用方法がありますので、公式ドキュメントを参照してください。
これらはよさそうです。
投稿2023/03/14 09:04
総合スコア38352
0
if文分岐によってはうまくいかないかもしれませんがChatGPTを使ってmermaid形式にすることもできます.

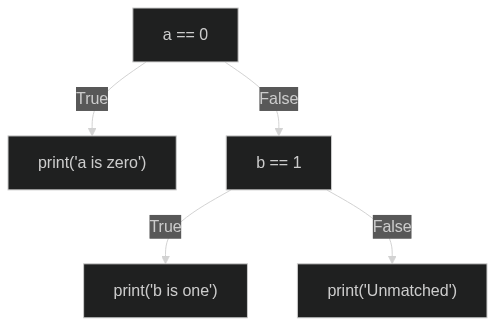

これをmermaid.liveに貼り付ければ
このように可視化可能です.自然言語処理による不確実性があることに注意してください.
投稿2023/03/14 09:15
総合スコア1581
バッドをするには、ログインかつ
こちらの条件を満たす必要があります。
0
抽象構文木(Abstract Syntax Trees)を扱うモジュールがPython標準で付いています.
投稿2023/03/14 08:22
総合スコア1581
