早速ありがとうございます！繋げ方はGNDとTX1 RS-232とRX1 RS-232を変換モジュールに繋げれば良いでしょうか?
解決したいこと
ピンアサインが通常と異なるRS232c端子とPCとの接続方法が知りたいです。
現状
UbuntuPCとアンテナ関連機器とのシリアル通信を試みています。
機器側の端子はDサブ9ピン(オス)となっていて、メス-USBのような端子でPCと繋げようと考えています。

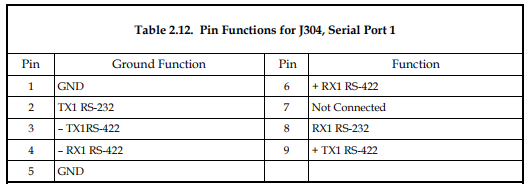

ただのRS232C端子であればただPCとつなげば良いだけなんですが、機器側の端子のマニュアルを見ると
となっており、ウィキペディアで見るRS232のピンアサインの内容と結構違ってました。
Table2.12を見るとRS232とRS422が混ざっており、普通につなげて良いモノなのか分かりません。
加えてGNDとTXとRXしかないのでUART方式なのではないかと思っているのですが、この場合GNDとTX、RXにワイヤーを繋げてUARTからUSBに変換した方が良いのでしょうか？ 加えて端子の情報はこれしか載っていなかったのでUARTなのか、はたまた電圧はどれ位で作動するのかもわかっていません。詳しい方回答お願いします！
回答2件
9
ベストアンサー
この場合GNDとTX、RXにワイヤーを繋げてUARTからUSBに変換した方が良いのでしょうか？
そうですね。RS232CとRS422を１つの9ピンコネクタで収納するために、独自の配置なのでしょう（私が知らないだけで、併用の時の一般的な配置かも知れませんが）。
GNDとRS232CのTX/RX信号線だけ使えば良いかと思います。電圧もRS232Cの範囲内であれば良いかと思います。
他の信号線については後述。
加えてGNDとTXとRXしかないのでUART方式なのではないかと思っているのですが、
RTSやCTS信号が無いことを言ってるのであれば、これは送信スピードに受信スピードが追いつかないときに、受信側から送信側に「待て」をする為の信号なので、そういうことが必要ないなら不要です。例えば、送信側がキーボード的な物であれば、受信側が追いつかない事はまずないでしょうから。
ファイル転送などのケースでも上位レベルで誤り発見や再送制御を行うなら（伝送効率は下がりますが）必須では無いでしょう。（ノイズによるビット化けはあるので、CTS/RTSを使っても上位レベルで誤り発見は必要です）。
他の信号も、「機器や回線の準備が出来ているかどうか」を通知するための物なので、機器や利用法によっては必要ないでしょう。準備が出来ているかどうかは人間が目で見るなど何らかの手段で判断。
PC側のプログラム次第ですが、DSRやCTSがオフだと、相手の準備が出来てないと判断してデータを送れないプログラムであれば、PC側のRTSとCTSを接続、DTRとDSRを折り返しで接続すると良いでしょう。こうすると、「自分の準備が出来ていれば相手も準備できていると判断」しますので、データを送れます。
そういうプログラムかどうかよくわからない場合もつないでデメリットは無いです。
昔の記憶で書いている部分もあるので、記憶違いがあったらすみません。
投稿2023/12/21 12:52
総合スコア86367
1
RS232CのTXとRX、GNDを繋いだ変換ケーブルを作ればいいだけですね
投稿2023/12/21 11:36
総合スコア88180
あなたのいう変換モジュールってのが何を指してるのかわからないんでなんとも言えませんが、まあとにかくやってみればいいかと思いますよ
で、RS232Cというのは、シリアル通信ラインの規格の名前です。
電圧レベルなんかは特殊なものになるんで、ぐぐるなりして調べてみよう。
ありがとうございます。uartからusbに変換するモジュールの事を言ってます。y_waiwaiの言う通りとりあえず色々試してみます。
えーと、念のために言っときますが、直接つなぐと壊れますよｗ
繰り返しますが、RS232Cってのはどういうものかをしっかり調べよう
ありがとうございます。UART->USBに変換するのも危ないという事でしょうか？
