Shader Graphでメッシュを法線方向に拡大した時に、メッシュが分解してしまう

Question

メッシュの法線に関する質問です。
基礎的な部分かもしれませんが、自分には良く分からなかったので質問させて頂きました。

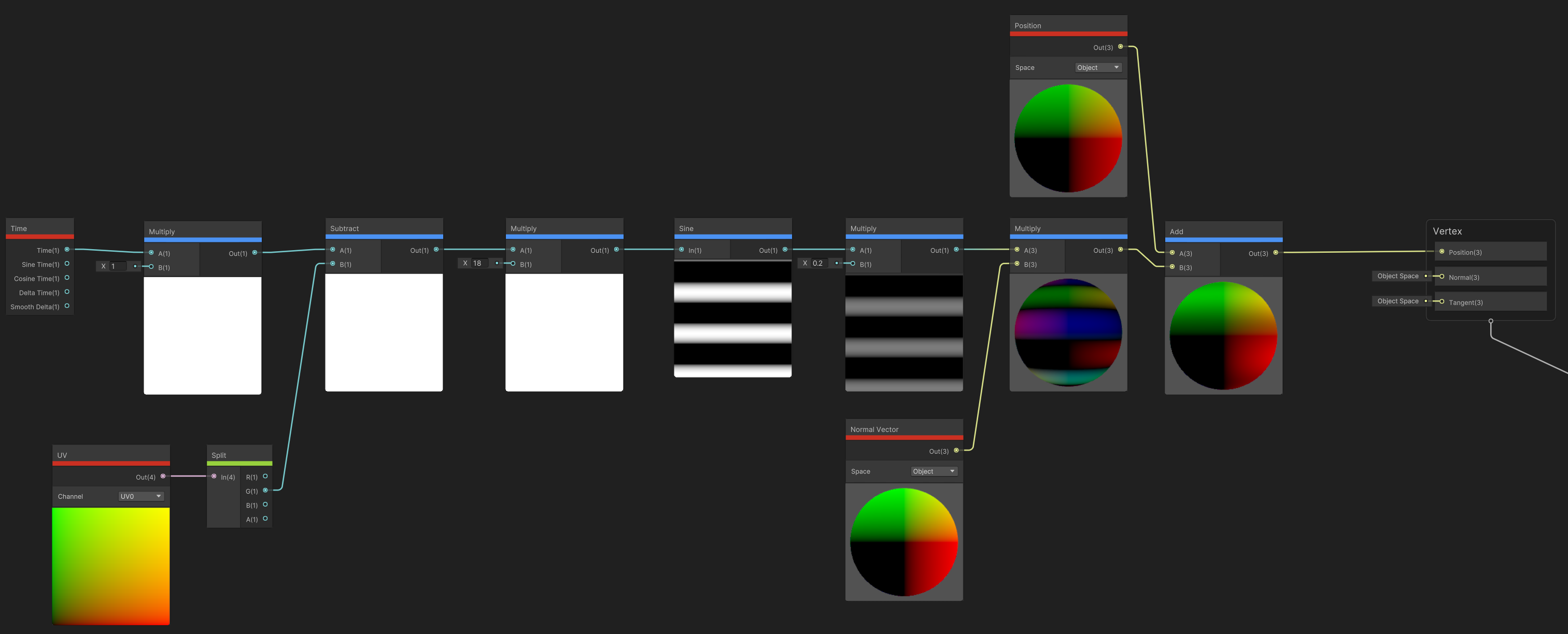

以下のShader GraphのUnity公式動画(39:50頃)で、円柱オブジェクトに対してメッシュの法線方向(Normal Vector)にsinカーブを掛け算し、それをPositionに入れることでメッシュの拡大・縮小しを実現していました。(説明が下手なので、動画を見て頂けると早いかもしれません)
https://www.youtube.com/watch?v=7ToExWKVZW0&t=419s

　

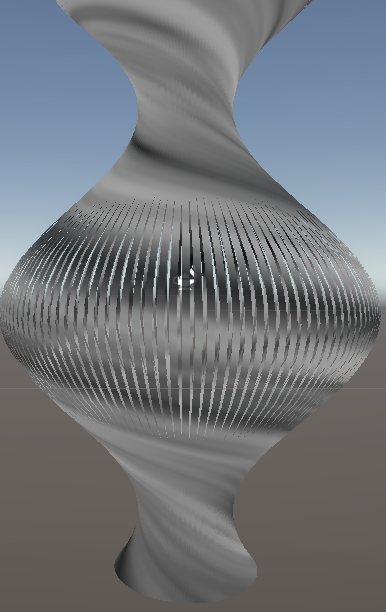

この円柱オブジェクトをBlenderで作り、Unityでエクスポートして上記のShader Graphを適応したのですが、メッシュが法線方向に拡大している部分が分裂してしまいました。

　
上記の動画の内容ででてきたUnityのプロジェクトは公開されていたので、そのプロジェクトに入っている円柱のメッシュを使用してみたのですが、どれだけ法線方向に拡大しても分裂はしませんでした。
また、Blender内にて、「Blenderで自作した円柱」・「公開されていたUnityプロジェクトの中に入っていた円柱のメッシュ」を比べてみましたが、特に違いは見つけられませんでした。

　
私の感覚からしたら法線方向に頂点を移動させても、メッシュの三角形が伸びてくれることによって分裂はしない気がするのですが、なぜ今回は分裂してしまったのでしょうか？
分裂させない方法、メッシュの法線に詳しいサイトなどあれば教えてもらえれば幸いです。

Answer 1

作成された円筒はメッシュがだいぶ細かいので判別しにくいかもしれませんが、マテリアルを通常の陰影付きのものにしたとき、下図のように側面がフラットな感じ...つまり「円柱のような多角柱」の状態になってはいませんでしょうか?

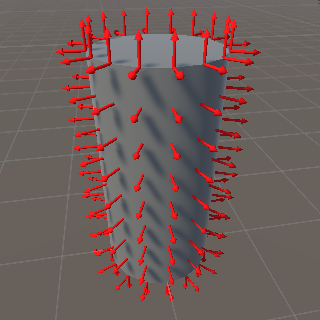

もしそうだとすると、仮に法線をシーン上に図示すると下図のようになっているだろうと想像されます。

このような状態だと仮定すると、側面を構成する各面が独立した法線を持つために頂点を動かしたときに側面が裂けてしまうでしょう。

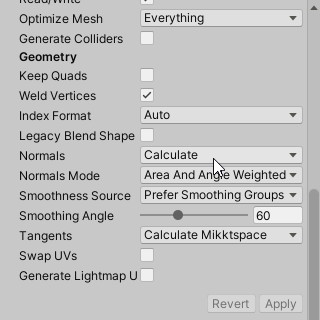

そのような心当たりがありましたら、対処法の一つとしてはモデルのインポート設定の「Normals」を「Calculate」にして、モデルが持つ法線を使用せずに自動計算させる手があるかと思います。

「Smoothing Angle」を適切に設定してやれば、面同士の角度が浅い部分は曲面と見なされ、下図のように側面をなめらかにできるかと思います。

この状態なら、側面をなす各面は法線が共有されて1本になるでしょうから...

頂点を移動させても裂け目が生じなくなるんじゃないでしょうか。

Comments

[Bongo]

すみません、タイミングがkatsukoさんのご回答にかぶってしまいました...
あいにく私もBlenderに疎くてはっきり申し上げることはできずすみませんが、おそらくkatsukoさんのお示しいただいたトピック中のAllundoさんによる対処法も有効だろうと思います。

[morirou]

ご回答ありがとうございます！大変分かりやすかったです！

結果としては、BlenderでスムースシェードかけてUnityにインポートすると、モデルのインポート設定の「Normals」が「Calculate」として出力されていました。(スムースシェードをかけずにインポートすると設定値が「インンポート」として出力されました)
つまり、katsukoさんのご提示して下さった回答と、Bongoさんがご提示して下さった回答はやり方が異なるだけで同じ結果になるのだろうなと思いました。(浅学のため、間違っていたらすみません...)

また、Unityのモデルのインポート設定にこのような項目があることを初めて知れたのでその意味でも勉強になりました。
正直どちらにもベストアンサーを差し上げたいのですが、今回はkatsukoさんが僅かながらに早く回答して頂いたのでkatsukoさんのご回答ベストアンサーとさせてい頂きます。
お二方ともありがとうございました！

Answer 2

• Blender から Unity にインポートしたメッシュ(FBX)が、頂点アニメーションした際に分離してしまう

以前自分が回答したstackoverflowの質問ですが、これと同じことではないですか。

自分はBlenderは使ったことがないけど、上記質問者さんがBlenderでの対応も書いてくれましたし、参考にされてはいかがですか。
