Pythonのjapanmapで日本地図を描画したのですが、地図が実際のデータとリンクしていません。

Question

実現したいこと

2024年に行われた衆院選における投票率を都道府県別にまとめたデータを視覚化したい。

発生している問題・分からないこと

Pythonのjapanmapライブラリと総務省のデータを加工したCSVファイルを用いて、都道府県別の投票率を表現した日本地図を描画したのですが、これが実際のデータと合っていません。

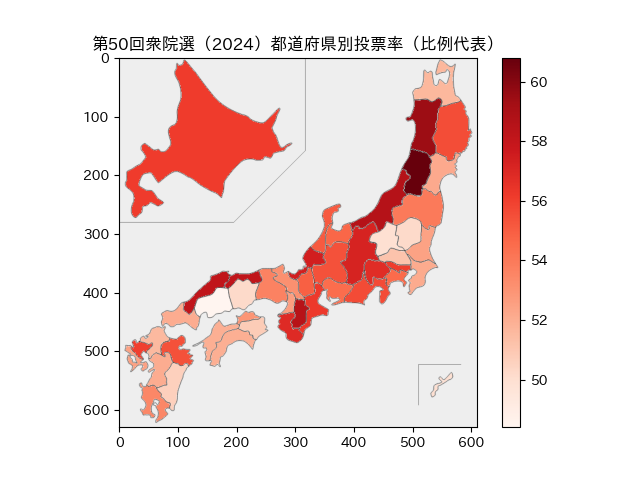

データと実際に描画した日本地図の画像を添付します。


例えば山形県の投票率は60％を超えているので、本来であれば濃い赤色で表現されるべき所ですが、なぜか薄い赤色になっています。このように、描画された地図が実際のデータとリンクしていないという状況です。

エラーメッセージ

エラーメッセージは出ていませんが、地図が正しく出力されていません。

該当のソースコード

!pip install japanmap
!pip install japanize_matplotlib
import matplotlib.pyplot as plt
import pandas as pd

data_df = pd.read_csv('/content/todouhuken_touhyouritsu.csv')

from japanmap import picture
import japanize_matplotlib
cmap = plt.get_cmap("Reds")
norm = plt.Normalize(vmin=data_df['計'].min(), vmax=data_df['計'].max())
fcol = lambda x: "#" + bytes(cmap(norm(x), bytes=True)[:3]).hex()
pic = picture(data_df['計'].apply(fcol))
plt.title('第50回衆院選（2024）都道府県別投票率（比例代表）')
plt.colorbar(plt.imshow(pic, cmap, norm))
plt.savefig(f"第50回衆院選（2024）投票率（比例代表）.png")
plt.show()

試したこと・調べたこと

• teratailやGoogle等で検索した
• ソースコードを自分なりに変更した
• 知人に聞いた
• その他

上記の詳細・結果

Googleでjapanmapを使っている方の記事を調べましたが、私の事例のように地図とデータの整合性が取れていない例を見つけることができず、解決には至りませんでした。

補足

特になし

Comments

[bsdfan]

解決済みになっていますが、本当に正しくプロットできていますか？
元データが画像の通りだとすると、都道府県コードの順に並んでいないので、神奈川〜福井あたりのデータが違う場所にプロットされているんじゃないでしょうか。
picture(data_df.set_index('都道府県')['計'].apply(fcol))
と、都道府県名をインデックスにするのがいいと思います。

[travel_every]

ありがとうございます。
確かに神奈川は実際の投票率よりも色が濃いように見えますね。
都道府県名をインデックスにしてみたのですが、そうすると地図が真っ白になってしまいました。
データを都道府県コードの順に並べ直した所、正しく表示されました。

[bsdfan]

回答のほうでやりとりが続いているようなのでコメント追加します。
japanmap.picture() は dict like (items() がイテレータを返すもの)を受け取るので pandas の Series でも大丈夫です。そのときのキー(Seriesの場合はインデックス)は整数(都道府県コード)もしくは文字列(都道府県名)です。
なので、「都道府県」列をインデックスにするとちゃんと描画できると思うのですが、白地図になるということは、「都道府県」列がちゃんと都道府県名になっていないんだろうと思います。空白が入ってたり、不可視コードがまぎれてたりという可能性があります。このあたりは実際のデータでしか確認できないので、質問者さんが気になるのなら調べられたらいいと思います。
都道府県コード順に並べてちゃんとできたのなら、それでいいと思います。

[melian]

bsdfanさん
> 白地図になるということは、「都道府県」列がちゃんと都道府県名になっていないんだろうと思います。空白が入ってたり、不可視コードがまぎれてたりという可能性があります。

総務省のデータを見ますと、たしかに都道府県名(データ上は「区　分」列)の先頭に空白(スペース)が入っています。

令和6年10月27日執行 衆議院議員総選挙・最高裁判所裁判官国民審査 速報結果
(2)-2 都道府県別投票率(比例代表)
https://www.soumu.go.jp/main_content/000979121.xls

質問に貼られている Excel の表でもスペースが入っている様に見えます。私の場合、このデータからCSVに変換する際に先頭と末尾にあるスペースを取り除いたので問題が発生しなかったのだと思います。

> travel_everyさん

なので、Pandas の read_csv() に skipinitialspace=True を指定して実行してみてください。(文字列の先頭にあるスペースを除去した状態で読み込みます)

data_df = pd.read_csv('todouhuken_touhyouritsu.csv', index_col='都道府県', skipinitialspace=True)

[travel_every]

bsdfanさん、melianさん
ありがとうございます。
read_csv() に skipinitialspace=Trueを指定して実行してみた所、色の付いた地図が出力されました。

Answer 1

japanmap の picture 関数のソースコードを確認してみると、 i = k if isinstance(k, int) else pref_code(k): となっています。

japanmap/src/japanmap/init.py at master · SaitoTsutomu/japanmap

def picture(dic=None, rate=1):
                 :

    if hasattr(dic, "items"):
        for k, v in dic.items():
            i = k if isinstance(k, int) else pref_code(k)
            if 1 <= i <= NUM_PREF:
                c = tuple(int(t * rate) for t in v) if isinstance(v, tuple) else getrgb(v)
                floodFill(p, None, (pos[i][0] * 10, pos[i][1] * 10), c)
    return p

なので、データフレームのインデックスを都道府県にするとよいかと思います。（pref_code(k)で対応する都道府県コードに変換されます)

data_df = pd.read_csv('todouhuken_touhyouritsu.csv', index_col='都道府県')

Comments

[travel_every]

回答ありがとうございます。
試してみたら、無事正しい地図が描画されました。ありがとうございました！

[melian]

すみません、都道府県名から都道府県コードに変換される様に修正しました。

[travel_every]

ありがとうございます。データフレームのインデックスを都道府県にすると、地図に色がつかず白地図になってしまいます。

[melian]

白地図になってしまうのですね。。。確認ですが、data_df = pd.read_csv('todouhuken_touhyouritsu.csv', index_col='都道府県') で読み込んだデータフレームは以下の様になっていますでしょうか？

　　　　　男　　　女　　　計
都道府県　　　　　　　　　　
北海道　 56.96　55.43　56.15
青森県　 52.66　50.67　51.60
岩手県　 56.50　54.67　55.54
　　　　　:
鹿児島県　54.22　52.84　53.49
沖縄県　 49.91　49.95　49.93

[travel_every]

申し訳ございません。コメントの返信をいただいていたのを気づいていませんでした。
データフレームはコメントで書かれていただいているような形で合っています。

Answer 2

都道府県番号が１つずつずれています。1が北海道、47が沖縄県にならないといけないはず。
pandasでcsvで読み込ませるときにヘッダを飛ばさないとだめです。

https://qiita.com/yuba/items/d09e387a1ec191eb2738

ファイルパスだけ読み込んだ場合、ヘッダは付与されます。

Comments

[travel_every]

回答ありがとうございます。確認させていただきます。

[melian]

> travel_every さん
質問欄にある Excel スプレッドシートの都道府県の順序と、japanmapライブラリ内部で規定されている都道府県の順序が異なっています。

そのため、質問のコメントでtravel_every さんが述べた様にデータを都道府県コードの順序で並べる替える必要があります。
> データを都道府県コードの順に並べ直した所、正しく表示されました。

私の回答の様に都道府県をインデックスにすればよいはずなのですが、travel_every さんの環境では白地図になってしまう原因については解らないままです……

[travel_every]

ありがとうございます。改めて確認してみましたが、やはり白地図になってしまいます。
ちなみに環境はGoogle Colabです。

[FKM]

試したライブラリは公式でDLしたそのままになっていますか？他の方は内部エラー指摘して、そっちで白地図化されてしまったってことは、その編集は差し戻す必要があります。

[travel_every]

コメントありがとうございます。japanmapのライブラリはそのままになっています。

[FKM]

melian氏の回答も含めてソースごと見直してみました。元のライブラリはpandasで読み込ませることを想定していないようなので、そこを調整する必要がありますね。

まずmelian氏の回答に即して。index_col="都道府県"はcsvのヘッダ名称からpandasの取得カラムを絞り込む手法です。したがってiindex_colを都道府県コードとした場合は、それを読み取るcsvのヘッダ情報もそれに合わせる必要がありますが、そこは大丈夫ですか？

またjapanmap pandasで検索してみれば
https://dev.classmethod.jp/articles/python-japanmap/
のように、ヘッダ処理を想定して行をスキップさせる方法もあるようです（ソースを見ると、japanmap側も先頭アドレス[0]がヘッダを想定しているので明示的にデータ開始位置を2行ずらしている）。

[melian]

> travel_every さん
質問のコメントに書きましたが、bsdfan さんの指摘している通りに都道府県名の先頭にスペースが入っていることが原因の様です。対処方法を書いておきましたのでご確認ください。
