ControlTemplate内のコントロールをコードビハインドで取得しプロパティを書き換えると、Triggerが動作しなくなる。

自作のExpanderコントロールの動作について。

ControlTemplateにToggleButtonを3つもっておりそれぞれのCheck状態に応じてClose, Small open, Large openの3つのStateを持っています。
StateをAppSettingsに保存し、次回アプリケーションを起動した際にExpanderの状態を復元したいと思い、以下のような復元処理を作成しました。

c#
1View_Loaded(object sender, RoutedEventArgs e)
2{
3    var tb2 = this.Expander.Template.FindName("togglebutton2", this.Expander) as ToggleButton;
4
5    // Restore expander state
6    switch (AppSettings.Current.ExpanderOpenState)
7    {
8        default:
9        case 0: // Close
10            break;
11        case 1: // Small
12            this.Expander.IsExpanded = true;
13            break;
14        case 2: // Large
15            this.Expander.IsExpanded = true;
16            tb2.IsChecked = true;
17            break;
18    }
19}

復元自体は問題なく行えたのですが、もともと動きの正しかったExpanderの動作が上記復元処理を入れてからおかしくなりました。
具体的には、
・Small復元時
問題なし
・Large復元時
Triggerで制御しているはずの(togglebutton2の)IsCheckedがtrueのまま外れなくなる。

ControlTemplate内のコントロール取得の仕方が悪いのか、別の問題があるのか、なにかわかることがあればご教授よろしくお願い致します。

TN8001

2020/10/26 12:44

やりたいことは明確にわかります。 >ToggleButtonを3つもっており通常のExpanderはToggleButton１つでExpanded・Collapsedです。 3Stateになったとしても２つでは？（Expanderの中にExpanderを入れたような状態と考えています）どのようなUIを考えているかにもよりますが、ToggleButton.IsThreeState=Trueを使ってもいいかもしれません。 >Triggerで制御しているはずの(togglebutton2の)IsCheckedがtrueのまま外れなくなる。 Style.Triggerでもそうですが、本体？に直接設定されたプロパティはそちらが優先されて変更されません。恐らくそういう状態になっていると思います。やっている例がありそうですが見つけられませんでした（汎用的に作るとなると相当面倒なせいかもしれません。素の状態でも４方向ありますし）汎用性を考えなければそこまで難しくない気はしますが、入れ子Expander等でお茶を濁してもいい気もします^^;

anonymousss

2020/10/26 13:17

>>Triggerで制御しているはずの(togglebutton2の)IsCheckedがtrueのまま外れなくなる。 >Style.Triggerでもそうですが、本体？に直接設定されたプロパティはそちらが優先されて変更されません。 >恐らくそういう状態になっていると思います。その様な仕様？があったのですね。それがわかっただけでもありがたいです。既存のコントロールで対応しようとすると復元が必要なExpandeを使用している箇所のみ、IsChecked,UnChecked EventHanderでTriggerで行っている処理を行う必要がありそうですね。 Expanderのコントロール自体は私が作成したものではないのであまり大きく作り直すのが難しいので上記の対応でしのごうかと思います^^;

TN8001

2020/10/26 14:23

>既存のコントロールで対応しようとすると復元が必要なExpandeを使用している箇所のみ、IsChecked,UnChecked EventHanderでTriggerで行っている処理を行う必要がありそうですね。やりようはいろいろあると思うのですが、この情報だけでは何とも言えません^^; >Expanderのコントロール自体は私が作成したものではないのでなるほど。なので詳細のコード・xamlは出せない感じでしょうか。ある程度拡張を考えて作られたカスタムコントロールなら、なにかDependencyPropertyが用意してあるかもしれません（ExpanderのToggleButton.IsCheckedがIsExpandedにバインドしてるように） https://github.com/dotnet/wpf/blob/538c195e0bda908acafb1d1addd068530ffcb6c8/src/Microsoft.DotNet.Wpf/src/Themes/XAML/Expander.xaml#L503 3Stateが画像か図でどんな見た目かわかれば、雑に作って試してみてもいいのですが。。

anonymousss

2020/10/27 11:32

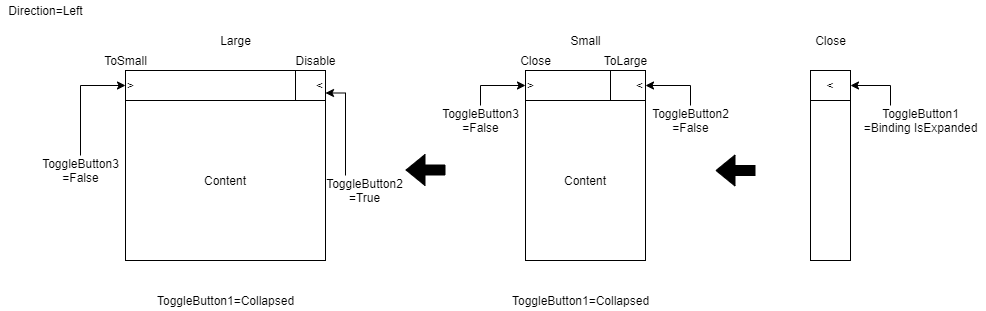

すみません。遅くなりましたが、コントロールのイメージ図を作成してみました。サイドナビゲーションバーのようなイメージです。

行動規範の内容に同意します

回答1件

ベストアンサー

まずタイトルの件は、そういう仕様ということになります。
Dependency Property Value Precedence - WPF .NET Framework | Microsoft Docs

追記いただいた図から再現しようとしたんですが、ToggleButton3はトグルしておらずどういう処理なのかわかりませんでした。

仕方がないのでトグルボタン2個パターンで同じ動きの組、都合４つ使って図に合わせてみました（２個でもできますが、位置の移動等が煩雑になるので^^;
雑に作ってみたところ、TriggerでIsCheckedを変えるような状況にならず、問題を再現できませんでした（xamlがないとこれ以上検討できそうにないです^^;

このままでは使い物にならないでしょうが、何かのヒントになれば幸いです。

xml
1<Window
2  x:Class="Questions300473.MainWindow"
3  xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
4  xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
5  Width="450"
6  Height="450"
7  Closing="Window_Closing"
8  Loaded="Window_Loaded">
9  <Window.Resources>
10
11    <Style x:Key="ExpanderStyle1" TargetType="{x:Type Expander}">
12      <Setter Property="ClipToBounds" Value="True" />
13      <Setter Property="Template">
14        <Setter.Value>
15          <ControlTemplate TargetType="{x:Type Expander}">
16            <Border>
17              <DockPanel>
18                <Grid x:Name="HeaderSite" DockPanel.Dock="Top">
19                  <ToggleButton
20                    x:Name="Close2Small"
21                    HorizontalAlignment="Right"
22                    VerticalAlignment="Top"
23                    Content="&lt;"
24                    IsChecked="{Binding IsExpanded, Mode=TwoWay, RelativeSource={RelativeSource TemplatedParent}}"
25                    ToolTip="Close→Small" />
26                  <ToggleButton
27                    x:Name="Small2Close"
28                    HorizontalAlignment="Left"
29                    Content="&gt;"
30                    IsChecked="{Binding IsExpanded, Mode=TwoWay, RelativeSource={RelativeSource TemplatedParent}}"
31                    ToolTip="Small→Close"
32                    Visibility="Hidden" />
33
34                  <ToggleButton
35                    x:Name="Small2Large"
36                    HorizontalAlignment="Right"
37                    Content="&lt;"
38                    ToolTip="Small→Large"
39                    Visibility="Hidden" />
40                  <ToggleButton
41                    x:Name="Large2Small"
42                    HorizontalAlignment="Left"
43                    Content="&gt;"
44                    IsChecked="{Binding IsChecked, Mode=TwoWay, ElementName=Small2Large}"
45                    ToolTip="Large→Small"
46                    Visibility="Hidden" />
47                </Grid>
48
49                <ContentPresenter
50                  x:Name="ExpandSite"
51                  Margin="0,0,-200,0"
52                  DockPanel.Dock="Bottom"
53                  Focusable="false"
54                  Visibility="Collapsed" />
55              </DockPanel>
56            </Border>
57            <ControlTemplate.Triggers>
58              <!--  Close->Small  -->
59              <Trigger SourceName="Close2Small" Property="IsChecked" Value="True">
60                <Setter TargetName="Close2Small" Property="IsEnabled" Value="False" />
61                <Setter TargetName="Small2Close" Property="Visibility" Value="Visible" />
62                <Setter TargetName="Small2Large" Property="Visibility" Value="Visible" />
63              </Trigger>
64
65              <!--  Small->Large  -->
66              <Trigger SourceName="Small2Large" Property="IsChecked" Value="True">
67                <Setter TargetName="ExpandSite" Property="Margin" Value="0" />
68                <Setter TargetName="Small2Large" Property="Visibility" Value="Hidden" />
69                <Setter TargetName="Large2Small" Property="Visibility" Value="Visible" />
70              </Trigger>
71
72              <Trigger Property="IsExpanded" Value="True">
73                <Setter TargetName="ExpandSite" Property="Visibility" Value="Visible" />
74              </Trigger>
75            </ControlTemplate.Triggers>
76          </ControlTemplate>
77        </Setter.Value>
78      </Setter>
79    </Style>
80  </Window.Resources>
81  <Grid>
82    <Expander
83      x:Name="Expander"
84      Margin="20"
85      HorizontalAlignment="Right"
86      Style="{DynamicResource ExpanderStyle1}">
87      <Rectangle
88        Width="400"
89        Height="300"
90        Fill="Red" />
91    </Expander>
92
93
94    <!--  依存関係プロパティ値の優先順位  -->
95    <CheckBox
96      x:Name="checkBox"
97      HorizontalAlignment="Left"
98      VerticalAlignment="Top"
99      Content="Triggerのテスト">
100      <CheckBox.Style>
101        <Style TargetType="{x:Type CheckBox}">
102          <Style.Triggers>
103            <Trigger Property="IsMouseOver" Value="True">
104              <Setter Property="IsChecked" Value="True" />
105            </Trigger>
106            <!--  ↓は無くても同じだがあったとしてもダメ  -->
107            <!--<Trigger Property="IsMouseOver" Value="False">
108              <Setter Property="IsChecked" Value="False" />
109            </Trigger>-->
110          </Style.Triggers>
111        </Style>
112      </CheckBox.Style>
113    </CheckBox>
114  </Grid>
115</Window>

cs
1using System.ComponentModel;
2using System.Windows;
3using System.Windows.Controls.Primitives;
4
5namespace Questions300473
6{
7    public enum ThreeState { Close, Small, Large, }
8
9    public partial class MainWindow : Window
10    {
11        public MainWindow() => InitializeComponent();
12
13        private void Window_Loaded(object sender, RoutedEventArgs e)
14        {
15            var Small2Large = Expander.Template.FindName("Small2Large", Expander) as ToggleButton;
16
17            switch(Properties.Settings.Default.ExpanderOpenState)
18            {
19                default:
20                case ThreeState.Close:
21                    break;
22                case ThreeState.Small:
23                    Expander.IsExpanded = true;
24                    break;
25                case ThreeState.Large:
26                    Expander.IsExpanded = true;
27                    Small2Large.IsChecked = true;
28                    break;
29            }
30
31
32            // 依存関係プロパティ値の優先順位 Triggerのテスト
33            // あまりに露骨なので「そりゃそうだ」という気もしますが、
34            // ↓を実行するとMouseOverに反応しなくなります。
35            //checkBox.IsChecked = true;
36        }
37
38        private void Window_Closing(object sender, CancelEventArgs e)
39        {
40            var Small2Large = Expander.Template.FindName("Small2Large", Expander) as ToggleButton;
41            var state = !Expander.IsExpanded ? ThreeState.Close
42                : Small2Large.IsChecked == false ? ThreeState.Small
43                : ThreeState.Large;
44
45            Properties.Settings.Default.ExpanderOpenState = state;
46            Properties.Settings.Default.Save();
47        }
48    }
49}
