andoridアプリで立方体をopenGLで描画したいがバグった画面になる

前提・実現したいこと

アプリ開発初心者ですが大学の研究でOpenGLを使うことになったので、色々なサイトで調べて勉強している者です。

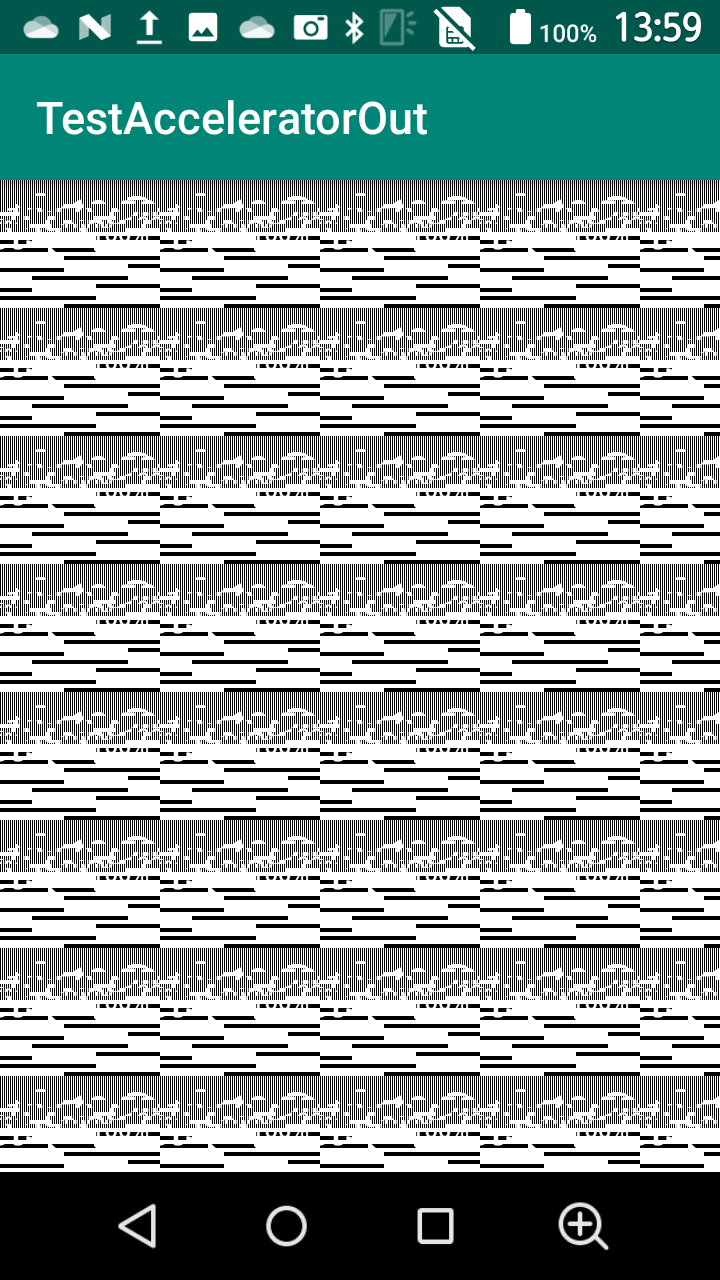

下記のブログの簡単な立方体を描画するだけのアプリにしたいのですが、図のようにバグったような画面になってしまいます。
発生原因と修正方法を簡単でもいいのでアドバイスとして教えていただけないでしょうか。

参考ブログ:android開発入門

アプリ起動時のログ

I/art: Late-enabling -Xcheck:jni
I/art: now dumpable=1
W/System: ClassLoader referenced unknown path: /data/app/com.test.test_jogl-1/lib/arm64
I/InstantRun: starting instant run server: is main process
I/System.out: ASRMLOG:Activitythread  setGripSuppressionMode enter
I/Adreno-EGL: <qeglDrvAPI_eglInitialize:379>: EGL 1.4 QUALCOMM build:　AU_LINUX_ANDROID_LA.BR.1.2.9_RB1.07.01.01.254.018_msm8916_64_refs/tags/AU_LINUX_ANDROID_LA.BR.1.2.9_RB1.07.01.01.254.018__release_AU (I489c51317b)
    OpenGL ES Shader Compiler Version: XE031.09.00.03
    Build Date: 04/12/17 Wed
    Local Branch:
    Remote Branch: refs/tags/AU_LINUX_ANDROID_LA.BR.1.2.9_RB1.07.01.01.254.018
    Local Patches: NONE
    Reconstruct Branch: NOTHING
I/OpenGLRenderer: Initialized EGL, version 1.4
D/OpenGLRenderer: Swap behavior 1
W/Adreno-ES20: <core_glClear:30>: GL_INVALID_VALUE

#プログラムコード

MainActivity.java

java
1package com.test.test_jogl;
2
3import android.app.Activity;
4import android.os.Bundle;
5
6public class MainActivity extends Activity {
7
8    MyGLView myGLView;
9
10    @Override
11    public void onCreate(Bundle savedInstanceState) {
12        super.onCreate(savedInstanceState);
13        myGLView = new MyGLView(this);
14        setContentView(myGLView);
15    }
16
17    @Override
18    protected void onResume(){
19        super.onResume();
20        myGLView.onResume();
21    }
22
23    @Override
24    protected void onPause(){
25        super.onPause();
26        myGLView.onPause();
27    }
28}

###MyGLVIew.java

java
1package com.test.test_jogl;
2
3import android.content.Context;
4import android.opengl.GLSurfaceView;
5
6public class MyGLView extends GLSurfaceView {
7    MyRenderer myRenderer;
8
9    public MyGLView(Context context){
10        super(context);
11        myRenderer = new MyRenderer();
12        setRenderer(myRenderer);
13    }
14
15}

MyRenderer.java

java
1package com.test.test_jogl;
2
3import android.opengl.GLSurfaceView;
4import android.opengl.GLU;
5
6import javax.microedition.khronos.egl.EGLConfig;
7import javax.microedition.khronos.opengles.GL10;
8
9public class MyRenderer implements GLSurfaceView.Renderer {
10
11    MyCube cube = new MyCube();
12
13    @Override
14    public void onDrawFrame(GL10 gl){
15        //ハッファを削除
16        gl.glClear(GL10.GL_COLOR_BUFFER_BIT | GL10.GL_DEPTH_BITS);
17        gl.glMatrixMode(GL10.GL_MODELVIEW);
18        gl.glLoadIdentity();
19        gl.glTranslatef(0,0,-3f);//物体の座標をz軸に-3移動
20        //MyCube.javaをインスタンス化してdrawを実行
21        cube.draw(gl);
22    }
23    @Override
24    public void onSurfaceChanged(GL10 gl, int width, int height) {
25        gl.glViewport(0, 0, width, height);
26
27        gl.glMatrixMode(GL10.GL_PROJECTION);
28        gl.glLoadIdentity();
29        GLU.gluPerspective(gl, 45f,(float) width / height, 1f, 50f);
30    }
31
32    @Override
33    public void onSurfaceCreated(GL10 gl, EGLConfig config) {
34        gl.glEnable(GL10.GL_DEPTH_TEST);
35        gl.glDepthFunc(GL10.GL_LEQUAL);
36    }
37
38}

MyCube.java

java
1package com.test.test_jogl;
2
3import java.nio.ByteBuffer;
4import java.nio.ByteOrder;
5import java.nio.FloatBuffer;
6
7import javax.microedition.khronos.opengles.GL10;
8
9public class MyCube {
10
11    private final FloatBuffer mVertexBuffer;
12
13    public MyCube(){
14        float vertices[] = {
15                // 前
16                -0.5f, -0.5f, 0.5f,
17                0.5f, -0.5f, 0.5f,
18                -0.5f, 0.5f, 0.5f,
19                0.5f, 0.5f, 0.5f,
20
21                // 後
22                -0.5f, -0.5f, -0.5f,
23                0.5f, -0.5f, -0.5f,
24                -0.5f, 0.5f, -0.5f,
25                0.5f, 0.5f, -0.5f,
26
27                // 左
28                -0.5f, -0.5f, 0.5f,
29                -0.5f, -0.5f, -0.5f,
30                -0.5f, 0.5f, 0.5f,
31                -0.5f, 0.5f, -0.5f,
32
33                // 右
34                0.5f, -0.5f, 0.5f,
35                0.5f, -0.5f, -0.5f,
36                0.5f, 0.5f, 0.5f,
37                0.5f, 0.5f, -0.5f,
38
39                // 上
40                -0.5f, 0.5f, 0.5f,
41                0.5f, 0.5f, 0.5f,
42                -0.5f, 0.5f, -0.5f,
43                0.5f, 0.5f, -0.5f,
44
45                // 底
46                -0.5f, -0.5f, 0.5f,
47                0.5f, -0.5f, 0.5f,
48                -0.5f, -0.5f, -0.5f,
49                0.5f, -0.5f, -0.5f
50        };
51
52        ByteBuffer bb = ByteBuffer.allocateDirect(vertices.length * 4);
53        bb.order(ByteOrder.nativeOrder());
54        mVertexBuffer = bb.asFloatBuffer();
55        mVertexBuffer.put(vertices);
56        mVertexBuffer.position(0);
57
58    }
59
60    public void draw(GL10 gl){
61        gl.glEnableClientState(GL10.GL_VERTEX_ARRAY);
62        gl.glVertexPointer(3, GL10.GL_FLOAT, 0, mVertexBuffer);
63
64        // Front
65        gl.glNormal3f(0, 0, 1.0f);
66        gl.glDrawArrays(GL10.GL_TRIANGLE_STRIP, 0, 4);
67
68        // Back
69        gl.glNormal3f(0, 0, -1.0f);
70        gl.glDrawArrays(GL10.GL_TRIANGLE_STRIP, 4, 4);
71
72        // Left
73        gl.glNormal3f(-1.0f, 0, 0);
74        gl.glDrawArrays(GL10.GL_TRIANGLE_STRIP, 8, 4);
75
76        // Right
77        gl.glNormal3f(1.0f, 0, 0);
78        gl.glDrawArrays(GL10.GL_TRIANGLE_STRIP, 12, 4);
79
80        // Top
81        gl.glNormal3f(0, 1.0f, 0);
82        gl.glDrawArrays(GL10.GL_TRIANGLE_STRIP, 16, 4);
83
84        // Right
85        gl.glNormal3f(0, -1.0f, 0);
86        gl.glDrawArrays(GL10.GL_TRIANGLE_STRIP, 20, 4);
87
88    }
89
90}

AndroidManifest.xml

xml
1<?xml version="1.0" encoding="utf-8"?>
2<manifest xmlns:android="http://schemas.android.com/apk/res/android"
3    package="com.test.test_jogl">
4    <uses-feature android:glEsVersion="0x00030000" android:required="true" />
5
6    <application
7        android:allowBackup="true"
8        android:icon="@mipmap/ic_launcher"
9        android:label="@string/app_name"
10        android:roundIcon="@mipmap/ic_launcher_round"
11        android:supportsRtl="true"
12        android:theme="@style/AppTheme">
13        <activity android:name=".MainActivity">
14            <intent-filter>
15                <action android:name="android.intent.action.MAIN" />
16
17                <category android:name="android.intent.category.LAUNCHER" />
18            </intent-filter>
19        </activity>
20    </application>
21
22</manifest>

補足情報（FW/ツールのバージョンなど）

ArrowsM04
android 7.1.1

行動規範の内容に同意します

回答2件

ベストアンサー

java
1        gl.glClear(GL10.GL_COLOR_BUFFER_BIT | GL10.GL_DEPTH_BITS);

「GL_DEPTH_BITS」ではなく、「GL_DEPTH_BUFFER_BIT」です。
ビルドエラーになるんじゃないかと思ったけど、「GL_DEPTH_BITS」という変数もあるみたいですね。
でも、値が違えば正しく動作はしません。

投稿2019/06/20 12:22

katsuko

総合スコア3469

nakatin

2019/06/20 14:43

ご指摘いただいた箇所を訂正したら、正常に動作しました！ありがとうございましたm(_ _)m

jimbe

2019/06/20 21:13

> W/Adreno-ES20: <core_glClear:30>: GL_INVALID_VALUE アプリ起動時のログの最後のコレがそういう意味だったのですね.

katsuko

2019/06/20 22:52

あぁ、ログに出てたんですね、気付かなかったw いや、画面全体がおかしくなるのはまず疑うべきはフレームバッファクリアだろうと思って、見たら引数が間違っていたので指摘しただけなんで。
