Google Cloud Vision の OCR で、認識されている文章は正しいが、文字を分割している矩形の位置がズレてしまう。

Question

発生している問題・エラーメッセージ

Google Cloud Vision (以下GCV) の DOCUMENT_TEXT_DETECTION を利用しています。
OCR にて文字列は正しく検知されているにもかかわらず、文字分割の認識領域がズレているように見られます。
単独文字の confidence も高いため、検知箇所を間違えているということも考えづらいです。
以下の仮説を検証中していますが、詰まってしまいました。

• 私が書いた描画関数がポンコツ
• GCV の character segmentation がポンコツ
• GCV の 内部で画像に何かしらの補正をかけている。
• その他

実現したいこと

Cloud Vision の 文字分割の結果を元に、画像中の文字から1文字ずつトリミングした画像郡を生成したいと思いっています。
そのためになぜ矩形の位置がズレているのか、補正する方法があるのかを知りたいです。
よろしくお願いします。

入力画像

Cloud Vision API から帰ってきた Json ファイル

147475.json

文字分割の認識領域を描画した画像

描画関数

現在試しに書いているソースから描画に関するところだけ抜いてきたので
至らないところは目をつぶっていただけると助かります。

import argparse
import cv2
import glob
import json

def get_coordinate_list(json_data):
    json_list = json_data['responses'][0]['fullTextAnnotation']['pages']
    coordinate_list = []

    for pages in json_list:
        for blocks in pages['blocks']:
            for paragraphs in blocks['paragraphs']:
                for words in paragraphs['words']:
                    for symbols in words['symbols']:
                            coordinate_list.append(symbols['boundingBox'])

    return coordinate_list


def read_image(img_file):
    image_file = img_file
    image = cv2.imread(str(image_file))
    cv2.destroyAllWindows()
    return image


def get_rectangle(img, lists, file_path):
    for box in lists:
        cv2.destroyAllWindows()
        cv2.rectangle(img, (box['vertices'][0]['x'], box['vertices'][0]['y']), (box['vertices'][2]['x'], box['vertices'][2]['y']), (255, 255, 0), 4)

    ext = ("_rectangle" + get_extension(file_path))
    cv2.imwrite(file_path + ext, img)
    return file_path + ext


if __name__ == '__main__':
    parser = argparse.ArgumentParser()
    parser.add_argument("--input", type=str)
    args = parser.parse_args()
    input_dir = args.input

    # 描画対象のファイルを取得
    file_list = list(glob.glob(input_dir + '/*.jpg') + glob.glob(input_dir + '/*.png'))
    for file_path in file_list:
        json_file = file_path + '.json'
        f = open(json_file, 'r')
        json_data = json.load(f)
        rect_list = get_coordinate_list(json_data)

        # 矩形を描画
        img = read_image(file_path)

        get_rectangle(img, rect_list, file_path)

補足情報

Python 3.6.5

Answer 1

確認しましたが、たしかに頂点情報をそのまま描画しても、ご指摘のようにズレますね。

import json
import math
from pprint import pprint

import matplotlib.patches as patches
import matplotlib.pyplot as plt
import numpy as np
from PIL import Image

# 画像 を読み込む。
img_path = 'test.jpg'
img = np.array(Image.open(img_path))

# json を読み込む。
json_path = 'test.json'
with open(json_path, encoding='utf-8') as f:
    j = json.loads(f.read())

# json オブジェクトからデータ抽出
#########################################################
words = j['responses'][0]['fullTextAnnotation']\
        ['pages'][0]["blocks"][0]['paragraphs'][0]['words']

# symbol オブジェクトを解析する。
def parse_symbol(symbol):
    bbox = []
    for vertex in symbol['boundingBox']['vertices']:
        bbox.append([vertex['x'], vertex['y']])

    return bbox, symbol['confidence'], symbol['text']

# json オブジェクトを解析する。
bboxes = []
confs = []
words = []

pages = j['responses'][0]['fullTextAnnotation']['pages']
for page in pages:
    for block in page['blocks']:
        for paragraph in block['paragraphs']:
            for word in paragraph['words']:
                for symbol in word['symbols']:
                    bbox, conf, word = parse_symbol(symbol)
                    bboxes.append(bbox)
                    confs.append(conf)
                    words.append(word)

# 可視化
#########################################################

# 画像表示用の Figure
fig1, axes1 = plt.subplots(figsize=(6, 6))
axes1.imshow(img)

# 文字表示用の Figure
fig2 = plt.figure(figsize=(8, 18))
fig2.subplots_adjust(hspace=0.5)
cols = 4
rows = math.ceil(len(words) / cols)

for i, (bbox, conf, word) in enumerate(zip(bboxes, confs, words)):

    # 矩形を画像に描画する。
    rect = patches.Polygon(bbox, color='g', fill=False)
    axes1.add_patch(rect)

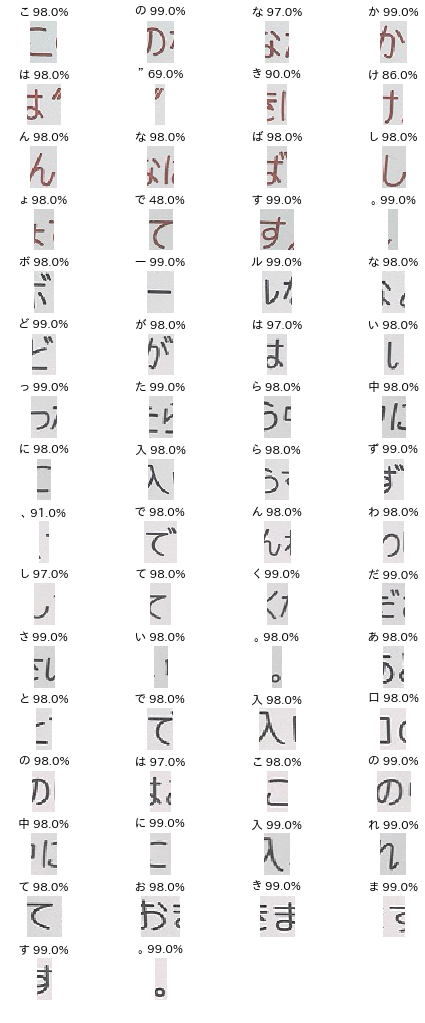

    # 文字の部分を切り出して描画する。
    axes2 = fig2.add_subplot(rows, cols, i + 1)

    # 画像
    tl, br = bbox[0], bbox[2]  # 矩形の左上、右下の点
    word_img = img[tl[1]:br[1], tl[0]:br[0], :]
    axes2.imshow(word_img)
    axes2.set_axis_off()
    # タイトル
    text = '{} {:.1%}'.format(word, conf)
    axes2.set_title(text)

plt.show()

原因の推測

座標値から観察できることは

• 例えば「中」は矩形が文字と全く被っていないので、文字の切り出しが正確でないが、なんとか認識している線はありえない。
• 全体に同じ量ずれているわけではない。
• 画像に写る文字は正面から写っているとは限らない。その文字を長方形で表現するのは不可能 (文字が斜めに写っていたら、矩形は平行四辺形のような形になるはず)。だけど、結果として返ってくる4点の座標は長方形である。

ここから以下のことが推察されます。

• 文字認識は「1文字単位の切り出し」→「文字の認識」の2段階で行われている。
• 文字を切り出す前に、斜めから写っている画像をホモグラフィー変換等で正面から写る画像に補正している。
• 矩形は補正後の画像の座標を返している。
• 内部でどのような補正が行われているかわからないので、矩形から画像の文字の位置を復元するのは不可能。(例えば、ホモグラフィー変換の行列がわかれば、矩形の補正前の座標値は計算できる。)

---

同じ質問が Stack Overflow にもありましたが、解決はしていません。
答えが得られるかはわかりませんが、Google に問い合わせてみてはどうでしょうか？

Comments

[oikashinoa]

>文字を切り出す前に、斜めから写っている画像をホモグラフィー変換等で正面から写る画像に補正している

入力画像を真正面の画像(もしくは手動補正して)にして動かすと、切り分けしやすいのでは？コレの結果が正しい座標を返してくるなら結論は以下になると思います。

>GCV の 内部で画像に何かしらの補正をかけている。

[namagon]

やはり補正をかけているが有力ですか、一旦問い合わせて返信があり次第追記します。
ありがとうございます。

[namagon]

問い合わせ先、Stack Overflowなんですね
https://cloud.google.com/vision/support?hl=ja
