Unity:Terrainを使うと実機(Android5)で動かない原因は？

Question

環境

• Unity 2017.4.0f1 (b5bd171ee9ba) Personal

• Android Studio 3.1.2

• JDK 1.8.162

• Windows10

• 実機A: Android5.1.1(DIGNO(R) rafre KYV36)(メモリ:2GB)

公式サイト

• 実機B: Andorid7.0 (HUAWEI P10 lite)

背景

前回の質問 に関連する質問です。

Unityで3Dゲームを作ろうとしています。
地形はTerrainで作っています。

問題

実機A(Android5.1)では、Unityロゴが表示された後、アプリが終了していました。

原因を調査した結果、以下の通りでした。

• Terrainを使わなければ、実機Aで動く
• 実機B(Android7.0)では、Terrainを使っていても動く
• Unity上で問題なく動作する

質問

Terrainの使える条件は、何でしょうか？
Androidのバージョンでしょうか？

補足1 シェーダ

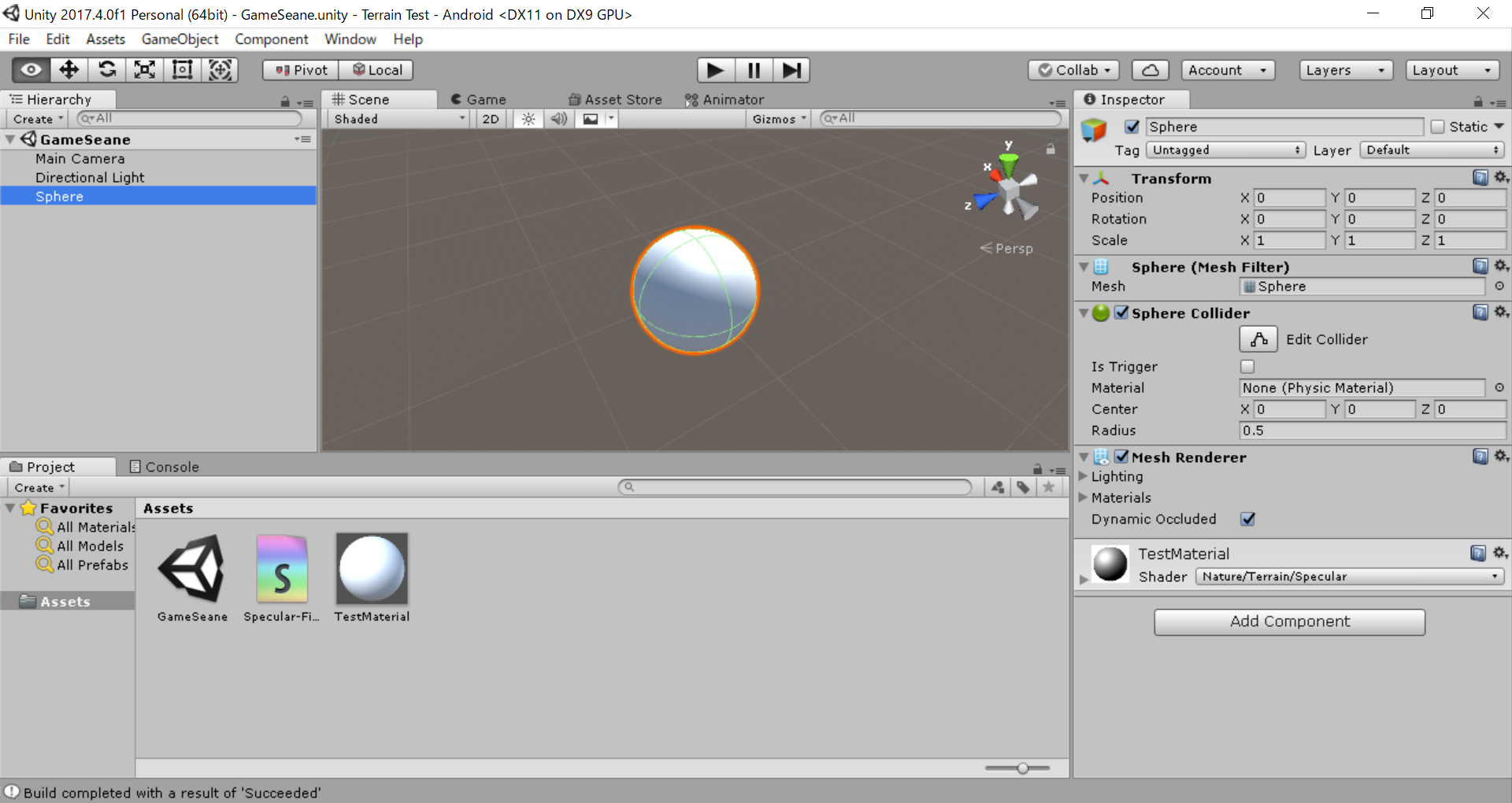

@sakura_hana さんの回答に従って、下記の通りシェーダを使いました。
アプリは起動できました。

• 「Unity 2017.4.1 ビルトインシェーダ」をダウンロード
• 「builtin_shaders-2017.4.2f2/DefaultResourcesExtra/TerrainShaders/Splats/Standard-FirstPass.shader」をUnityにインポート
• 「Sphre」3D Objectに、上記のシェーダを設定したマテリアルを設定

補足2 Terrain

@sakura_hana さんの回答に従って、Terrainのみを作成しました。
アプリは強制終了しました。

05-17 22:37:37.763: D/ACDB-LOADER(421): ACDB -> ACDB_CMD_GET_AFE_COMMON_TABLE
05-17 22:37:37.763: D/ACDB-LOADER(421): ACDB -> AUDIO_SET_AFE_CAL
05-17 22:37:37.763: D/ACDB-LOADER(421): ACDB -> send_hw_delay : acdb_id = 14 path = 0
05-17 22:37:37.763: D/ACDB-LOADER(421): ACDB -> ACDB_AVSYNC_INFO: ACDB_CMD_GET_DEVICE_PROPERTY
05-17 22:37:37.763: I/audio_hw_utils(421): audio_extn_utils_send_app_type_cfg app_type 69936, acdb_dev_id 14, sample_rate 48000
05-17 22:37:37.763: V/audio_hw_primary(421): enable_audio_route: apply mixer and update path: deep-buffer-playback
05-17 22:37:37.763: V/audio_hw_primary(421): enable_audio_route: exit
05-17 22:37:37.763: D/audio_hw_primary(421): select_devices: done
05-17 22:37:37.763: V/audio_hw_primary(421): start_output_stream: Opening PCM device card_id(0) device_id(0) format(0)
05-17 22:37:37.763: V/audio_hw_primary(421): start_output_stream: exit
05-17 22:37:38.443: D/StatusBar.NetworkController(1199): hasService: mServiceState=1 1 home null null null  Unknown Unknown CSS not supported -1 -1 RoamInd=-1 DefRoamInd=-1 EmergOnly=true retVal=false
05-17 22:37:38.443: D/StatusBar.NetworkController(1199): refreshViews: Data not connected!! Set no data type icon / Roaming
05-17 22:37:38.443: D/StatusBar.NetworkController(1199): refreshViews connected={ wifi } level=3 combinedSignalIconId=0x7f0203f3/com.android.systemui:drawable/stat_sys_wifi_signal_4_fully combinedActivityIconId=0x7f0203e5 mobileLabel=緊急通報のみ wifiLabel="aterm-c250c4-g"xxxxXXXXxxxxXXXX emergencyOnly=true combinedLabel="aterm-c250c4-g"xxxxXXXXxxxxXXXX mAirplaneMode=false mDataActivity=0 mPhoneSignalIconId=0x7f0203d8/com.android.systemui:drawable/stat_sys_signal_null mQSPhoneSignalIconId=0x7f0200b7/com.android.systemui:drawable/ic_qs_signal_no_signal mDataDirectionIconId=0x0/(null) mDataSignalIconId=0x7f0203d8/com.android.systemui:drawable/stat_sys_signal_null mDataTypeIconId=0x0/(null) mQSDataTypeIconId=0x0/(null) mNoSimIconId=0x7f020098/com.android.systemui:drawable/ic_qs_no_sim mRoamingIconId=0x0/(null) mWifiIconId=0x7f0203f3/com.android.systemui:drawable/stat_sys_wifi_signal_4_fully mQSWifiIconId=0x7f0200c7/com.android.systemui:drawable/ic_qs_wifi_full_4 mWifiActivityIconId=0x7f0203e5/com.android.systemui:drawable/stat_sys_wifi_in_notify mBluetoothTetherIconId=0x108075e/android:drawable/stat_sys_tether_bluetooth
05-17 22:37:38.443: D/StatusBar.NetworkController(1199): refreshSignalCluster - setMobileDataIndicators:  mHasMobileDataFeature = true mPhoneSignalIconId = com.android.systemui:drawable/stat_sys_signal_null mDataSignalIconId = com.android.systemui:drawable/stat_sys_signal_null mMobileActivityIconId = (null) mDataTypeIconId = (null) mRoamingIconId = (null) mNoSimIconId = com.android.systemui:drawable/ic_qs_no_sim
05-17 22:37:38.443: D/StatusBar.NetworkController(1199): refreshSignalCluster - setMobileDataIndicators:  mHasMobileDataFeature = true mPhoneSignalIconId = com.android.systemui:drawable/stat_sys_signal_null mDataSignalIconId = com.android.systemui:drawable/stat_sys_signal_null mMobileActivityIconId = (null) mDataTypeIconId = (null) mRoamingIconId = (null) mNoSimIconId = com.android.systemui:drawable/ic_qs_no_sim
05-17 22:37:38.453: D/StatusBar.NetworkController(1199): refreshSignalCluster - setMobileDataIndicators:  mHasMobileDataFeature = true mPhoneSignalIconId = com.android.systemui:drawable/stat_sys_signal_null mDataSignalIconId = com.android.systemui:drawable/stat_sys_signal_null mMobileActivityIconId = (null) mDataTypeIconId = (null) mRoamingIconId = (null) mNoSimIconId = com.android.systemui:drawable/ic_qs_no_sim
05-17 22:37:38.453: D/StatusBar.NetworkController(1199): changing data overlay icon id to 2130838501
05-17 22:37:38.543: I/WifiStateMachine(956): [signalPoll] newRssi = -39
05-17 22:37:38.543: I/WifiStateMachine(956): [signalPoll] newLinkSpeed = 72
05-17 22:37:38.773: D/AU-TS(28767): [WifiRxTraffic_Exec] ChangeWifiRxTraffic oldValue=691228808 -> newValue=691232132
05-17 22:37:38.853: A/libc(32098): invalid address or address of corrupt block 0xabd6fa78 passed to dlfree
05-17 22:37:38.973: I/WindowState(956): WIN DEATH: Window{26bd2500 u0 pany.TerrainTest/com.unity3d.player.UnityPlayerActivity}
05-17 22:37:38.973: W/WindowManager(956): Force-removing child win Window{2eb50df u0 SurfaceView} from container Window{26bd2500 u0 pany.TerrainTest/com.unity3d.player.UnityPlayerActivity}
05-17 22:37:38.983: I/ActivityManager(956): Process pany.TerrainTest (pid 32098) has died
05-17 22:37:38.993: D/ActivityManager(956): cleanUpApplicationRecord -- 32098
05-17 22:37:38.993: W/WindowManager(956): Failed looking up window
05-17 22:37:38.993: W/WindowManager(956): java.lang.IllegalArgumentException: Requested window android.os.BinderProxy@29b2437e does not exist
05-17 22:37:38.993: W/WindowManager(956):
05-17 22:37:38.993: W/WindowManager(956):
05-17 22:37:38.993: W/WindowManager(956):
05-17 22:37:38.993: W/WindowManager(956):
05-17 22:37:38.993: I/WindowState(956): WIN DEATH: null
05-17 22:37:38.993: W/ActivityManager(956): Force removing ActivityRecord{192827d0 u0 pany.TerrainTest/com.unity3d.player.UnityPlayerActivity t759}: app died, no saved state
05-17 22:37:39.073: E/AudioPolicyManager(421): unknown stream type 15
05-17 22:37:39.073: E/AudioPolicyManager(421): unknown stream type 15

Answer 1

可能性があるとしたら２つ。

１．メモリ過多
Terrainは普通に使うと非っっっ常に重いです。スマホ向けに使うには至難の技です。
試しに新しいシーンを作成し、Terrainを作成し、SettingsのWidthとHeightの値を小さく（10ぐらい）にして、他は何もせずに書き出してみてください。
きちんと起動するならTerrainが原因というよりは、「Terrainが重すぎてメモリオーバー」しているのが原因です。
参考：【Unity】Terrainの負荷やらDrawCallやらを下げるポイント - テラシュールブログ

２．シェーダーが未対応
前回の質問にある通り、各端末で使用出来ないシェーダーが原因で強制終了している可能性（あんまり無いとは思いますがAndroidは何が起こるか分からないので疑っておきます）。
Unity - Download Archive
ここから「ダウンロード > ビルドインシェーダー」と選択すると標準シェーダーがダウンロード出来ます。
このフォルダの中身を「terrain」で検索して、terrainで使われているっぽいシェーダーを探してください。
それをUnityにインポート、適当なマテリアルとオブジェクトを作成しシェーダーを割り当ててビルドしてみてください。
エラーが起こったらそのシェーダーが原因です。

Comments

[yuji38kwmt]

回答ありがとうございます！
確認した結果を、補足に追記しました。

1. Terrainの確認について
TerrainのHeightとWidthは、どこで設定すればよいでしょうか？
Terrainを作成しただけでも、起動できませんでした。

[sakura_hana]

Terrainオブジェクトを選択→インスペクターのTerrainコンポーネント内のアイコンが並んでいる所（高さ変更とか草生やすブラシとかを切り替える所）の歯車マーククリック
で設定画面に切り替わります。

[yuji38kwmt]

Terrain Width, Length, Heightを10にしましたが（補足に追記）、実機でアプリは起動しませんでした。
小さなTerrainが使えないほど、小さいメモリということなんですかね？
実機AのRAMは2GBです。

[sakura_hana]

それで落ちるとすると、確かに別の要因な気がしますね。
強制終了時のエラーコードは前回の質問と同様でしょうか？

[yuji38kwmt]

前回と同様「 invalid address or address of corrupt block 0xabd6fa78 passed to dlfree」というログが表示されました。
一旦この辺りでクローズします。
ありがとうございました。
