matplotlibの複数軸プロットの際の表示順について

Question

実現したいこと

matplotlibを使用した際の縦(Y)2軸の折れ線グラフにおいて、
ax1とax2の表示順を逆にしたい。

前提

以下のようなコードを作成しています。

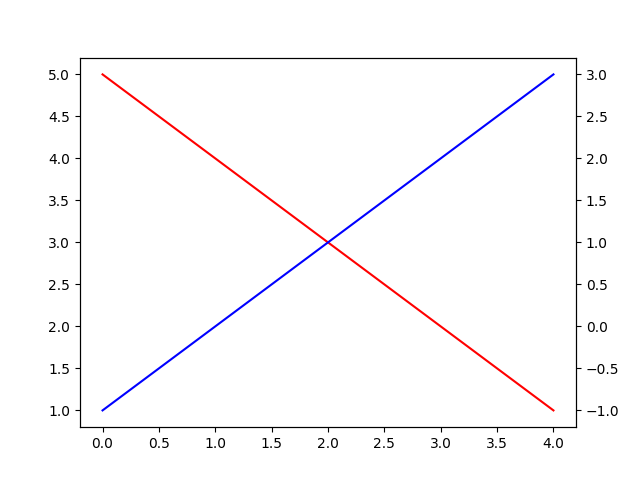

この場合、data2(赤線)の方が最前面に来てしまいます。
「ax1にdata1」と「ax2にdata2」という関係性を崩さずに、
data1(青線)を最前面に来させたいと思っています。
※軸の場所(data1は左、data2は右)を変更したくないため。

import matplotlib.pyplot as plt
import numpy as np

data1 = np.array([1,2,3,4,5])
data2 = np.array([3,2,1,0,-1])
ax1 = plt.subplot()
ax2 = ax1.twinx()
ax1.plot(data1, color="blue")
ax2.plot(data2, color="red")
plt.show()
plt.close()

参考

以下のURLでは、一つの軸に関する表示順を示しています。
今回のような複数軸の場合の解決策があれば、ご教示をお願いします。
https://qiita.com/sabopy/items/39a776bee12cec5b297c

Answer 1

matplotlib.axes.Axes.set_zorder() を使います。

import matplotlib.pyplot as plt
import numpy as np

data1 = np.array([1,2,3,4,5])
data2 = np.array([3,2,1,0,-1])
ax1 = plt.subplot()
ax2 = ax1.twinx()
ax1.plot(data1, color="blue")
ax2.plot(data2, color="red")

ax1.set_zorder(2)
ax2.set_zorder(1)
ax1.patch.set_alpha(0)

plt.show()
plt.close()

Comments

[hiyoko145]

ベストアンサーにしてからで恐縮なのですが、
ax1.patch.set_alpha(0)
はなぜ入れているのでしょうか。ご回答をお願いいたします。

[melian]

デフォルトでは ax1 の alpha値(不透明度)が 1 なので、ax2 にプロットされているデータが見えない状態になってしまいます。alpha値を 0 にする(完全に透明にする)ことで、ax2 のデータが見える様になります。

[hiyoko145]

理解しました！ご回答ありがとうございます！
