SVGの使い方が良くわからない

解決済

回答 3

投稿 編集

  • 評価
  • クリップ 0
  • VIEW 448
退会済みユーザー

退会済みユーザー

SVGで再利用可能なアイコンのコンポーネントを作ろうとしているのですが、そもそものsvgの使い方がよく理解できず、つまずきました。

いろんなパターンでコードを書いてみて、動作確認の方を行ってみたのが以下掲載コードとなります。

 やりたいこと

とりあえずイラレ等から出力されたsvgのコード(以下に掲載されているようなFBロゴのコードみたいなもの)を用いて、高さと幅を指定してあげると、そのサイズでロゴが表示されてほしい。ロゴの一部のみが表示されているとかではなく、ロゴ全体が指定サイズいっぱいに表示されてほしい。(もとのsvgデータの比率が崩れることは考慮しないでも大丈夫。)

 わからないこと、知りたいこと

svg要素のviewboxのwidth, heightの仕組みについてわかりません。
特に掲載キャプチャーの四角形とFBロゴは左から順番に同じ指定をsvg要素にしているのにも関わらず、表示のされ方が違う点が意味不明です。
どのように理解すればよいのでしょうか?

また、FBロゴをSVG要素のwidth,height, viewboxの値を変えることによって、ロゴ全体を指定サイズ内に表示するにはどのようにしたら良いのでしょうか?

 わかっていること

width, heightはsvgの表示領域であることはわかった。

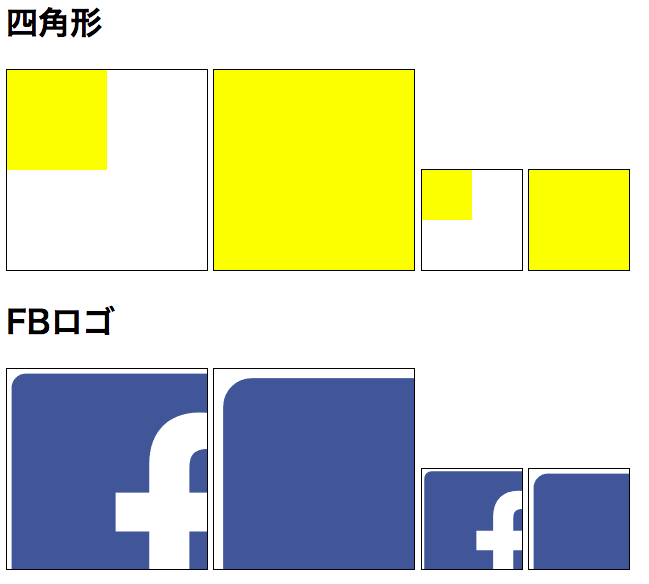

 キャプチャー

イメージ説明

 デモコード@codepen.io

https://codepen.io/anon/pen/mBwQeZ

 コード

<h1>四角形</h1>
<div>

  <svg xmlns="http://www.w3.org/2000/svg" x='0' y='0' width="200" height="200" viewBox="0 0 200 200">
    <rect x="0" y="0" width="100" height='100' fill="yellow"></rect>
  </svg>

  <svg xmlns="http://www.w3.org/2000/svg" x='0' y='0' width="200" height="200" viewBox="0 0 100 100">
    <rect x="0" y="0" width="100" height='100' fill="yellow"></rect>
  </svg>

  <svg xmlns="http://www.w3.org/2000/svg" x='0' y='0' width="100" height="100" viewBox="0 0 200 200">
    <rect x="0" y="0" width="100" height='100' fill="yellow"></rect>
  </svg>


  <svg xmlns="http://www.w3.org/2000/svg" x='0' y='0' width="100" height="100" viewBox="0 0 100 100">
    <rect x="0" y="0" width="100" height='100' fill="yellow"></rect>
  </svg>

</div>


<h1>FBロゴ</h1>

<div>

  <svg xmlns="http://www.w3.org/2000/svg" x='0' y='0' width="200" height="200" viewBox="0 0 200 200">
      <path
        fill="#3C5A99"
        d="M248.082,262.307c7.854,0,14.223-6.369,14.223-14.225V18.812  c0-7.857-6.368-14.224-14.223-14.224H18.812c-7.857,0-14.224,6.367-14.224,14.224v229.27c0,7.855,6.366,14.225,14.224,14.225  H248.082z"
      />
      <path
        fill="#FFFFFF"
        d="M182.409,262.307v-99.803h33.499l5.016-38.895h-38.515V98.777c0-11.261,3.127-18.935,19.275-18.935  l20.596-0.009V45.045c-3.562-0.474-15.788-1.533-30.012-1.533c-29.695,0-50.025,18.126-50.025,51.413v28.684h-33.585v38.895h33.585  v99.803H182.409z"
      />
  </svg>

  <svg xmlns="http://www.w3.org/2000/svg" x='0' y='0' width="200" height="200" viewBox="0 0 100 100">
      <path
        fill="#3C5A99"
        d="M248.082,262.307c7.854,0,14.223-6.369,14.223-14.225V18.812  c0-7.857-6.368-14.224-14.223-14.224H18.812c-7.857,0-14.224,6.367-14.224,14.224v229.27c0,7.855,6.366,14.225,14.224,14.225  H248.082z"
      />
      <path
        fill="#FFFFFF"
        d="M182.409,262.307v-99.803h33.499l5.016-38.895h-38.515V98.777c0-11.261,3.127-18.935,19.275-18.935  l20.596-0.009V45.045c-3.562-0.474-15.788-1.533-30.012-1.533c-29.695,0-50.025,18.126-50.025,51.413v28.684h-33.585v38.895h33.585  v99.803H182.409z"
      />
  </svg>

  <svg xmlns="http://www.w3.org/2000/svg" x='0' y='0' width="100" height="100" viewBox="0 0 200 200">
      <path
        fill="#3C5A99"
        d="M248.082,262.307c7.854,0,14.223-6.369,14.223-14.225V18.812  c0-7.857-6.368-14.224-14.223-14.224H18.812c-7.857,0-14.224,6.367-14.224,14.224v229.27c0,7.855,6.366,14.225,14.224,14.225  H248.082z"
      />
      <path
        fill="#FFFFFF"
        d="M182.409,262.307v-99.803h33.499l5.016-38.895h-38.515V98.777c0-11.261,3.127-18.935,19.275-18.935  l20.596-0.009V45.045c-3.562-0.474-15.788-1.533-30.012-1.533c-29.695,0-50.025,18.126-50.025,51.413v28.684h-33.585v38.895h33.585  v99.803H182.409z"
      />
  </svg>


  <svg xmlns="http://www.w3.org/2000/svg" x='0' y='0' width="100" height="100" viewBox="0 0 100 100">
      <path
        fill="#3C5A99"
        d="M248.082,262.307c7.854,0,14.223-6.369,14.223-14.225V18.812  c0-7.857-6.368-14.224-14.223-14.224H18.812c-7.857,0-14.224,6.367-14.224,14.224v229.27c0,7.855,6.366,14.225,14.224,14.225  H248.082z"
      />
      <path
        fill="#FFFFFF"
        d="M182.409,262.307v-99.803h33.499l5.016-38.895h-38.515V98.777c0-11.261,3.127-18.935,19.275-18.935  l20.596-0.009V45.045c-3.562-0.474-15.788-1.533-30.012-1.533c-29.695,0-50.025,18.126-50.025,51.413v28.684h-33.585v38.895h33.585  v99.803H182.409z"
      />
  </svg>

</div>
svg {
  border: #000000 1px solid;
}

 補足

イメージ説明

実際のロゴはこんなかんじです。黒い罫線が映り込んでしまってますが。。。
ページ途中に掲載したキャプチャーではロゴ全体が表示されていないのです!

  • 気になる質問をクリップする

    クリップした質問は、後からいつでもマイページで確認できます。

    またクリップした質問に回答があった際、通知やメールを受け取ることができます。

    クリップを取り消します

  • 良い質問の評価を上げる

    以下のような質問は評価を上げましょう

    • 質問内容が明確
    • 自分も答えを知りたい
    • 質問者以外のユーザにも役立つ

    評価が高い質問は、TOPページの「注目」タブのフィードに表示されやすくなります。

    質問の評価を上げたことを取り消します

  • 評価を下げられる数の上限に達しました

    評価を下げることができません

    • 1日5回まで評価を下げられます
    • 1日に1ユーザに対して2回まで評価を下げられます

    質問の評価を下げる

    teratailでは下記のような質問を「具体的に困っていることがない質問」、「サイトポリシーに違反する質問」と定義し、推奨していません。

    • プログラミングに関係のない質問
    • やってほしいことだけを記載した丸投げの質問
    • 問題・課題が含まれていない質問
    • 意図的に内容が抹消された質問
    • 広告と受け取られるような投稿

    評価が下がると、TOPページの「アクティブ」「注目」タブのフィードに表示されにくくなります。

    質問の評価を下げたことを取り消します

    この機能は開放されていません

    評価を下げる条件を満たしてません

    評価を下げる理由を選択してください

    詳細な説明はこちら

    上記に当てはまらず、質問内容が明確になっていない質問には「情報の追加・修正依頼」機能からコメントをしてください。

    質問の評価を下げる機能の利用条件

    この機能を利用するためには、以下の事項を行う必要があります。

回答 3

+4

詳しくないのですが、

M x,y , x と y は絶対座標でそれぞれ横方向、縦方向を指します
d - SVG | MDN

とのこと。
ソースに、

      <path
        fill="#3C5A99"
        d="M248.082,262.307c7.854,0,14.223-6.369,14.223-14.225V18.812  c0-7.857-6.368-14.224-14.223-14.224H18.812c-7.857,0-14.224,6.367-14.224,14.224v229.27c0,7.855,6.366,14.225,14.224,14.225  H248.082z"
      />

とあり、viewBox="0 0 200 200"の外に座標を置いているような気がしますが、それは問題ないですか?

投稿

  • 回答の評価を上げる

    以下のような回答は評価を上げましょう

    • 正しい回答
    • わかりやすい回答
    • ためになる回答

    評価が高い回答ほどページの上位に表示されます。

  • 回答の評価を下げる

    下記のような回答は推奨されていません。

    • 間違っている回答
    • 質問の回答になっていない投稿
    • スパムや攻撃的な表現を用いた投稿

    評価を下げる際はその理由を明確に伝え、適切な回答に修正してもらいましょう。

  • 2017/09/30 12:25

    あ、解決してた。

    キャンセル

  • 2017/09/30 12:28

    まさにそれが問題のようでした。イラレで出力されるviewboxの値をそのまま使えばOKのようでした。お騒がせしました!

    キャンセル

checkベストアンサー

+3

参考:(Qiita)SVGのViewBoxがよく分からないアナタとワタシへ

上記の以下の文が参考になるかと。

・実際のサイズをviewPortと呼び、viewBoxはviewPortにおける位置を指す
・viewBox =(x, y, width, height)のx,yは左上の座標を、width,heightは右下の座標を決める

投稿

  • 回答の評価を上げる

    以下のような回答は評価を上げましょう

    • 正しい回答
    • わかりやすい回答
    • ためになる回答

    評価が高い回答ほどページの上位に表示されます。

  • 回答の評価を下げる

    下記のような回答は推奨されていません。

    • 間違っている回答
    • 質問の回答になっていない投稿
    • スパムや攻撃的な表現を用いた投稿

    評価を下げる際はその理由を明確に伝え、適切な回答に修正してもらいましょう。

  • 2017/09/30 11:32

    ご回答ありがとうございます。それはすでに理解しています!

    キャンセル

  • 2017/09/30 11:34

    リンク先の動作確認できるやつよいですね!ちょっといろいろイジって確認してみます。ありがとうございます。

    キャンセル

0

FBロゴをSVG要素のwidth,height, viewboxの値を変えることによって、ロゴ全体を指定サイズ内に表示するにはどのようにしたら良いのでしょうか?

ここに関しては自己解決致しました。svgパスをイラレで書き出す際にviewboxの値も対象のsvgグラフィックにあわせたものが出力されているようで、自分でサイズ指定の際に変更すべきなのは、svg要素のwidthとheightのみでした。
