当方、にわか管理者なので助けていただけると助かります。
現在、Windows2008R2にてDHCPサーバーを立てて運営しております。
セグメントが
192.168.1.0
192.168.2.0
192.168.3.0
と3構成あり
ルーターが
富士通 SiR G200
192.168.1.254
設定は
192.168.1.253にルートを通しています。
lan 1 ip route 1 192.168.2.0/24 192.168.1.253 1 1
lan 1 ip route 2 192.168.3.0/24 192.168.1.253 1 1
L3スイッチのハブが
バッファロー BS-G3024MR
192.168.1.253
設定は
経路が
宛先アドレス サブネットマスク ゲートウェイ メトリック
0.0.0.0 0.0.0.0 192.168.1.254 1
192.168.2.0 255.255.255.0 192.168.1.248 1
192.168.3.0 255.255.255.0 192.168.1.248 1
DHCPサーバーリレー設定で192.168.1.161
DHCPサーバーが
192.168.1.161
スーパースコープで
192.168.1.0
192.168.2.0
192.168.3.0
VPN閉域ルーター
SoftbankのスマートVPN
http://tm.softbank.jp/nw/cloud_first/smartvpn/
シスコのルータ891F
192.168.1.248
////////////////////////////////////////////
構成は
ルーター【ネット用】 VPNルーター
⏬ ⏬
L3スイッチ
⏬
各ネットワーク
/////////////////////////////////////////////
上記の設定で
192.168.3.0のセグメントにいたPCを192.168.1.0のセグメントに移動させてもIPが再取得せず前のままのIPになってしまいます。
ドライバの削除やipconfig /renewやreleaseなど試してみましたが無理そうでした。
元から1のネットワークに存在するPCは問題なく動いています。
ですが、動いているPCでipconfig /all ですとDHCP有効が はい で
同じハブに刺さっている別のセグメントから持ってきたPCにipconfig /all はDHCP有効が はい でした。
DHCPサーバーでipconfig /all をするとDHCP有効が いいえ になっていました。
ping を打っても問題なく帰ってきます。
この辺が問題なのでしょうか???
自分でも3日ほど悩んだのですが解決できずに今回質問させていただきました。
ヒントなどございましたら教えていただけると大変助かります。
2016-07-25追加情報

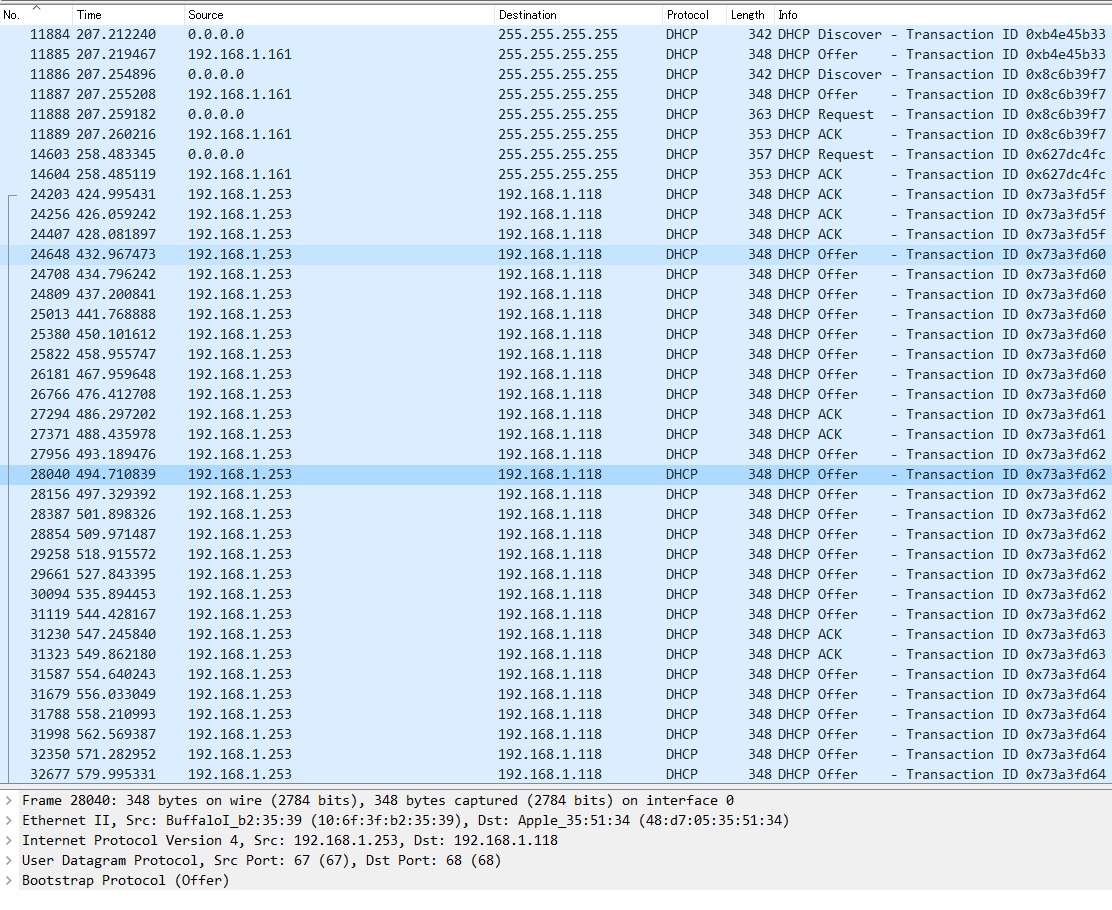

te2ji様の情報提供によりwiresharkで解析のDHCP解析をしてみました。
使用したクライアントは現在DHCPで自動取得できているPCでの操作です。
初めて使うソフトなのでいまいち理解できていませんが
Sourceの192.168.1.161はDHCPで間違いなく合っていますが
192.168.1.253はL3スイッチでDHCPリレー設定をしているのですが
ココに出てきて良いのでしょうか?
あと0.0.0.0も???
Destionationで192.168.1.118が出ているのは???です。
多分クライアントPCだと思うのですが・・・
