C#のchartの描画を中断させたい

Question

前提・実現したいこと

データ収集システムをC#でchartコントロールでグラフを書いています。
データの量が7000件以上（環境により変わります）になると、描画が極端に遅くなります。
データのサンプリングは、500msで行っていますが、グラフの描画がそれ以上になることがあります。

発生している問題・エラーメッセージ

停止ボタンをクリックしても、グラフ描画が終わらず、直ぐには停止しません。
おそらく、描画指示がキューに溜り、それが全て吐かれないと停止しないと推定しています。

スクロール等で回避出来るのですが、ユーザー要望で全体表示を行う必要があり、使用できません。
データを間引く事も考えましたが、困難と考えています。

そこで、chartコンロールの描画で時間がかかっている場合、
・強制的に描画を中断
・以降の描画指示（キュー？）を全て消去

を行いたいと考えています。

この様な方法を、ご教示をお願います。

補足情報（FW/ツールのバージョンなど）

ここにより詳細な情報を記載してください。

Answer 1

たぶん、Windows Forms 用の Chart のことであろうと理解して（ASP.NET 用もあります）・・・

Chart のサンプルは持っているでしょうか？

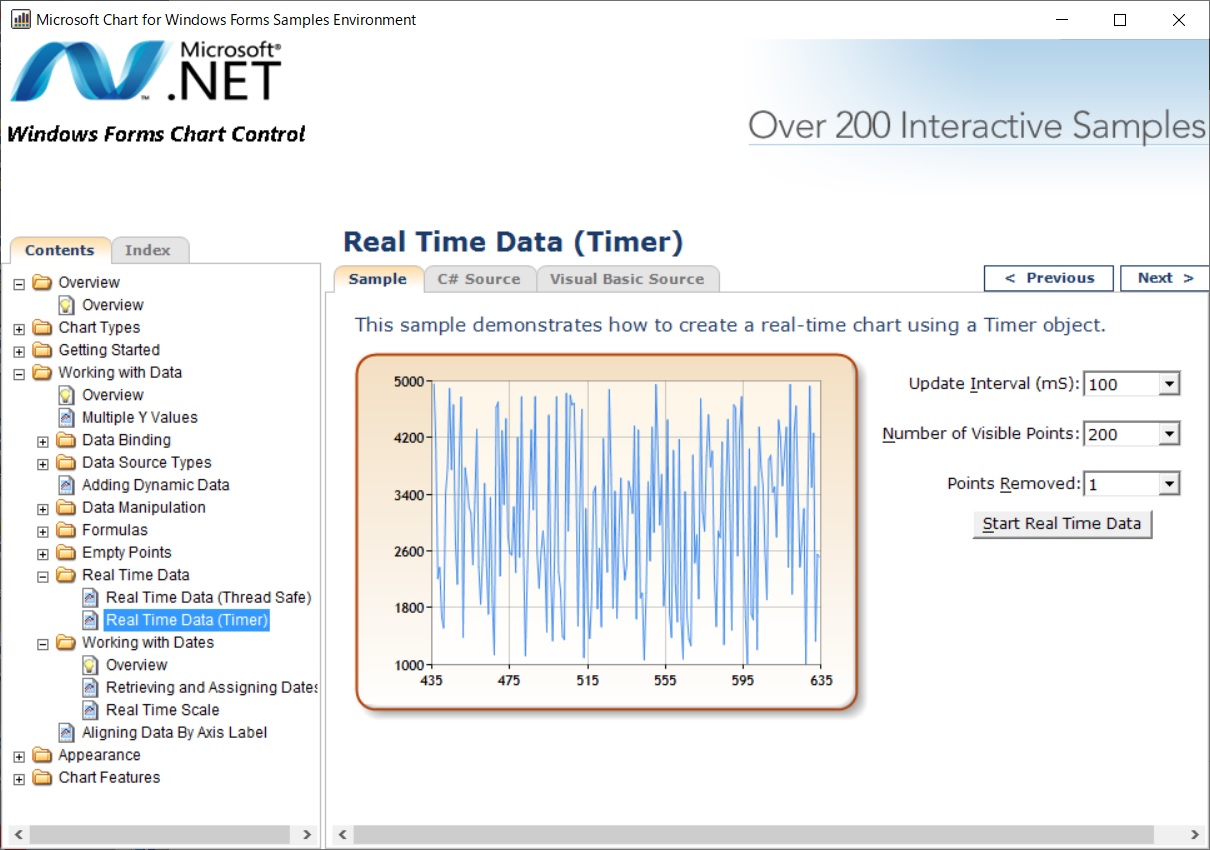

持っているならサンプルを動かしてみて、その中の Working with Data > Real Time Data の Real Time Data (Thrad Safe) または Real Time Data (Timer) のサンプルが参考にならないでしょうか？　画像を貼っておきます。

Real Time Data (Thread Safe)

**Real Time Data (Timer) **

サンプルを持っていなければ MSDN のサイトからサンプルを入手できるので、ダウンロードして動くように設定することをお勧めします。

解説が英語であるのを厭わなければこのサンプルは今後の開発に非常に有益なものになると思います。

このスレッドの質問者さんの問題がサンプルを見ると解決するかどうかは分かりませんが、解決のためのヒントはあるかもしれません。

解決できなくとも、今後の開発に役立つはずですので、ダウンロードして設定する手間をかけても損はないと思います。

サンプルの入手先や設定手順は以下の記事にありますので、興味があれば見てください。

Chart Samples
http://surferonwww.info/BlogEngine/post/2016/02/14/chart-samples.aspx

Comments

[ysh_ktd]

有益な情報をありがとうございました。
直ぐには、消化しきれないので、じっくり取り組んでみます。

Answer 2

こんにちは。

出来るか解らないので、アイディアだけ出します。

ChartはPrinting.PrintPaint関数を使えば指定したGraphics＆矩形に描画することができます。

なので、例えば別スレッドでビットマップにグラフを描かせて、それが完了したら画面にビットマップを転送するような仕組みにしてしまえば、スレッドを破棄することで中断ができるのかなと思いました。

検証してみてください。

Comments

[ysh_ktd]

アイデアをありがとうございました。
ちょっと高度なテクニックなのでよく考えてみます。
