WPFにおいてviewboxがうまく機能しない

解決済

回答 1

投稿

  • 評価
  • クリップ 0
  • VIEW 5,140

masuo1234

score 12

WPFのxamlにおけるviewboxの使い方に関する質問です。

[要望]
ウィンドウサイズを変えたとき、画面内にあるコントロール同士の比率を維持したまま
拡大・縮小させたいです。

[現状]
➀Gridで行と列で分割し、要素を配置。その周りをViewboxで囲う。
<Viewbox>
<Grid>
<Grid.ColumDefinitions/>
<Grid.RowDefinitions/>
要素(TextBlockなど)
</Grid>
</Viewbox>

➁Gridで行と列を分割し、要素をそれぞれViewboxで囲って配置。
<Grid>
<Grid.ColumDefinitions/>
<Grid.RowDefinitions/>
<Viewbox>
要素(TextBlockなど)
</Viewbox>

<Viewbox>
要素(TextBlockなど)
</Viewbox>
</Grid>

➀,➁どちらの方法でもウィンドウを拡大・縮小した際に画面内のコントロールはサイズが固定されたままでした。
なぜ、拡大・縮小されないか原因がわかりません。ご教示いただけないでしょうか。

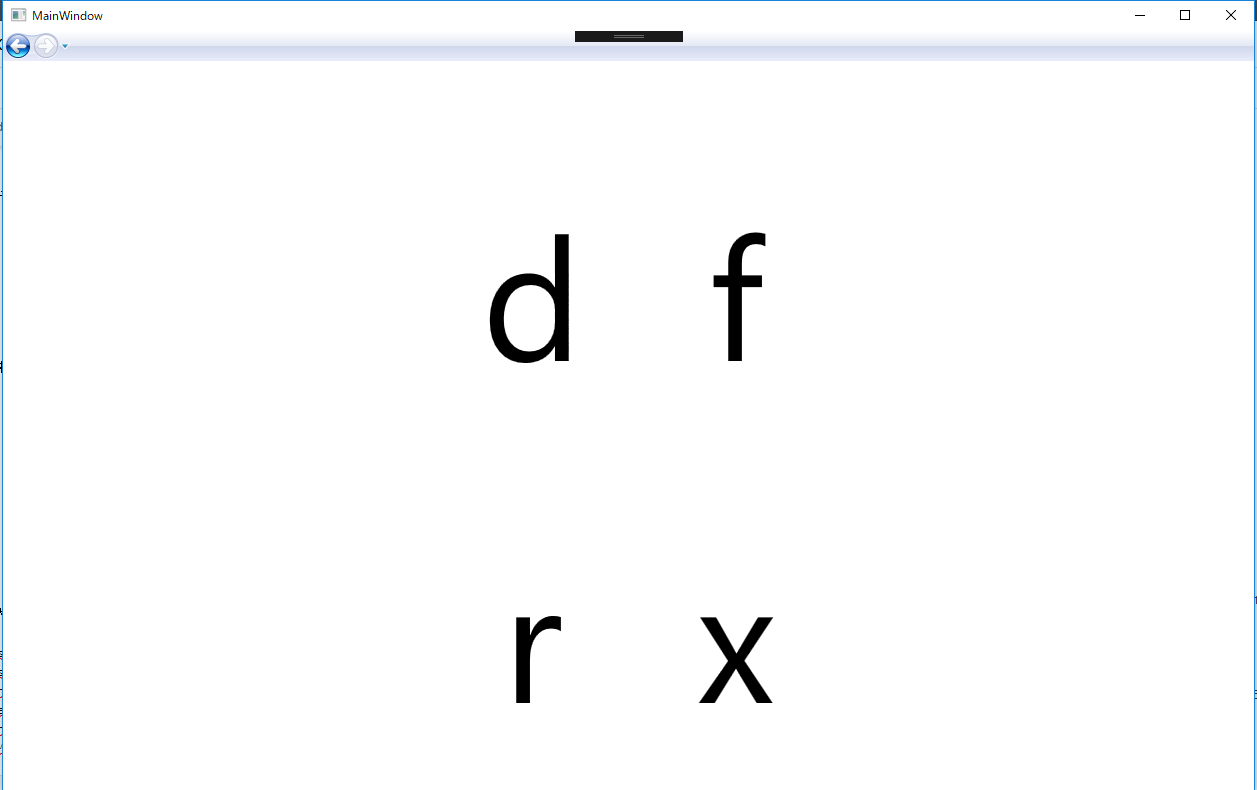

コードと実行結果を下に載せます。

イメージ説明
イメージ説明

<Page x:Class="MotionalGuidanceSystem.Page2"
xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
xmlns:local="clr-namespace:MotionalGuidanceSystem"
mc:Ignorable="d"
Height="800" Width="900"
Title="テストページ">

<Viewbox Margin="1" Stretch="Uniform">
<Grid Margin="10" >
<!--グリッドの列を複数に分割-->
<Grid.ColumnDefinitions>
<ColumnDefinition Width="67*"/>
<ColumnDefinition Width="109*"/>
</Grid.ColumnDefinitions>

<!--グリッドの行を複数に分割-->
<Grid.RowDefinitions>
<RowDefinition Height="341*"/>
<RowDefinition Height="439*"/>
</Grid.RowDefinitions>

<Viewbox Grid.Row="0" Grid.Column="0" Stretch="Uniform">
<TextBlock FontSize="30" HorizontalAlignment="Center" Margin="10" TextAlignment="Center">
d
</TextBlock>
</Viewbox>

<Viewbox Grid.Row="0" Grid.Column="1" Stretch="Uniform">
<TextBlock FontSize="30" HorizontalAlignment="Center" Margin="10" TextAlignment="Center">
f
</TextBlock>
</Viewbox>

<Viewbox Grid.Row="1" Grid.Column="0" Stretch="Uniform">
<TextBlock FontSize="30" HorizontalAlignment="Center" Margin="10" TextAlignment="Center">
r
</TextBlock>
</Viewbox>

<Viewbox Grid.Row="1" Grid.Column="1" Stretch="Uniform">
<TextBlock FontSize="30" HorizontalAlignment="Center" Margin="10" TextAlignment="Center">
x
</TextBlock>
</Viewbox>

 ヘディングのテキスト

</Grid>
</Viewbox>
</Page>

 前提・実現したいこと

ここに質問の内容を詳しく書いてください。
(例)PHP(CakePHP)で●●なシステムを作っています。
■■な機能を実装中に以下のエラーメッセージが発生しました。

 発生している問題・エラーメッセージ

エラーメッセージ

 該当のソースコード

ソースコード

 試したこと

ここに問題に対して試したことを記載してください。

 補足情報(FW/ツールのバージョンなど)

ここにより詳細な情報を記載してください。

  • 気になる質問をクリップする

    クリップした質問は、後からいつでもマイページで確認できます。

    またクリップした質問に回答があった際、通知やメールを受け取ることができます。

    クリップを取り消します

  • 良い質問の評価を上げる

    以下のような質問は評価を上げましょう

    • 質問内容が明確
    • 自分も答えを知りたい
    • 質問者以外のユーザにも役立つ

    評価が高い質問は、TOPページの「注目」タブのフィードに表示されやすくなります。

    質問の評価を上げたことを取り消します

  • 評価を下げられる数の上限に達しました

    評価を下げることができません

    • 1日5回まで評価を下げられます
    • 1日に1ユーザに対して2回まで評価を下げられます

    質問の評価を下げる

    teratailでは下記のような質問を「具体的に困っていることがない質問」、「サイトポリシーに違反する質問」と定義し、推奨していません。

    • プログラミングに関係のない質問
    • やってほしいことだけを記載した丸投げの質問
    • 問題・課題が含まれていない質問
    • 意図的に内容が抹消された質問
    • 過去に投稿した質問と同じ内容の質問
    • 広告と受け取られるような投稿

    評価が下がると、TOPページの「アクティブ」「注目」タブのフィードに表示されにくくなります。

    質問の評価を下げたことを取り消します

    この機能は開放されていません

    評価を下げる条件を満たしてません

    評価を下げる理由を選択してください

    詳細な説明はこちら

    上記に当てはまらず、質問内容が明確になっていない質問には「情報の追加・修正依頼」機能からコメントをしてください。

    質問の評価を下げる機能の利用条件

    この機能を利用するためには、以下の事項を行う必要があります。

質問への追記・修正、ベストアンサー選択の依頼

  • Gurz1019_MP

    2018/11/20 23:35

    掲示いただいたコードを動かしてみた所、ウィンドウサイズに応じて見切れることなく変形されました。これは目的の挙動とは異なりますか?

    キャンセル

  • masuo1234

    2018/11/21 11:25

    返答ありがとうございます。そのような挙動が目的です。こちらでは掲示したコードではウィンドウサイズに応じて変形されないのでコード以外に原因がありそうですね。

    キャンセル

  • Gurz1019_MP

    2018/11/21 23:02

    動かしてみたと言いながら、Page要素はコピーしていませんでした。失礼しました。

    キャンセル

  • masuo1234

    2018/11/22 16:51

    いえ、試していただきありがとうございました。

    キャンセル

回答 1

checkベストアンサー

+1

ViewBoxの外側、PageにHeightおよびWidthプロパティが設定されていることが原因です。これを記述すると大きさが固定されてしまいます。これらを記述せず、HorizontalAlignmentおよびVerticalAlignmentプロパティがStretch(既定)に設定されていれば、Pageは利用可能な大きさまで広がろうとします。

投稿

  • 回答の評価を上げる

    以下のような回答は評価を上げましょう

    • 正しい回答
    • わかりやすい回答
    • ためになる回答

    評価が高い回答ほどページの上位に表示されます。

  • 回答の評価を下げる

    下記のような回答は推奨されていません。

    • 間違っている回答
    • 質問の回答になっていない投稿
    • スパムや攻撃的な表現を用いた投稿

    評価を下げる際はその理由を明確に伝え、適切な回答に修正してもらいましょう。

  • 2018/11/22 16:54

    ありがとうございます!!
    ウィンドウサイズに合わせて拡大縮小させることができました。助かります

    キャンセル
