【AWS】ELBのターゲットグループ作成時のエラー

Question

前提

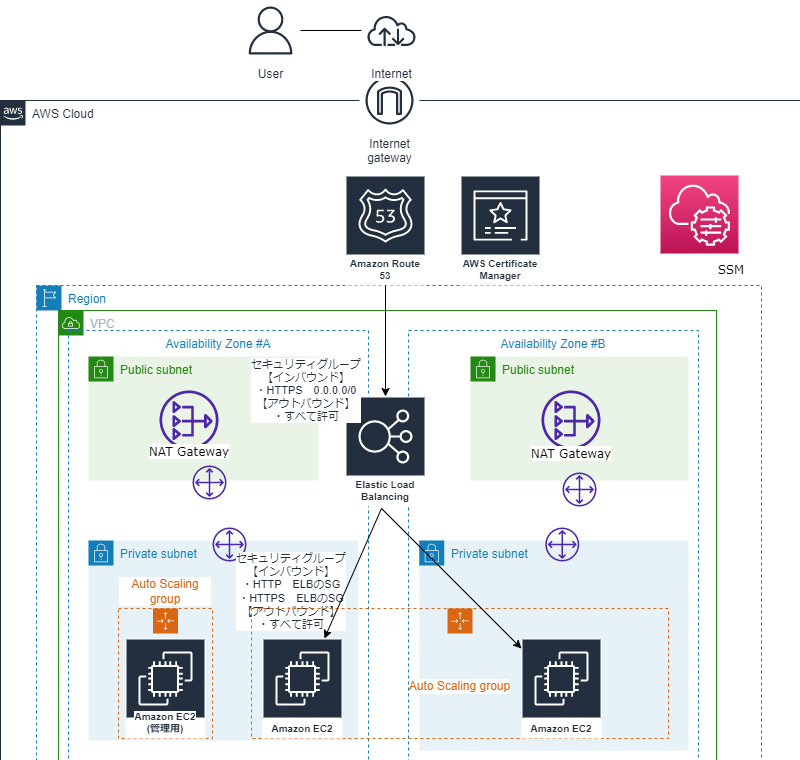

下記構成（一部）でWebサイトを構築しています。

AWSのELBを用いてプライベートサブネットにあるEC2（ウェブサーバー）への接続を、構築しようとしたところ下記のような状態になってしまいました。

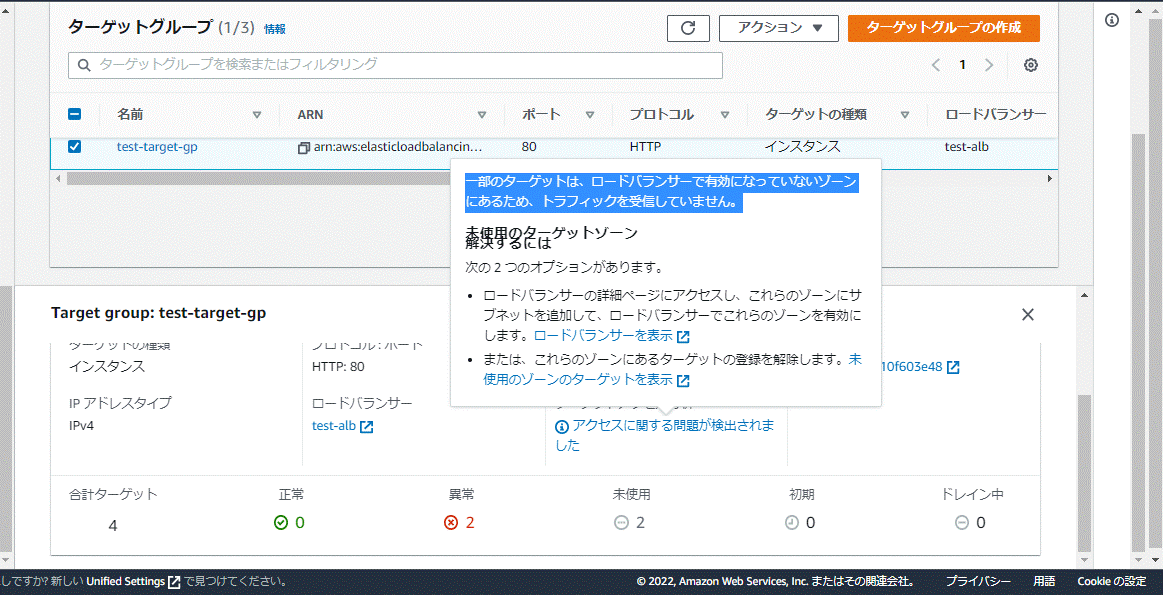

①「一部のターゲットは、ロードバランサーで有効になっていないゾーンにあるため、トラフィックを受信していません。」との忠告が表示される

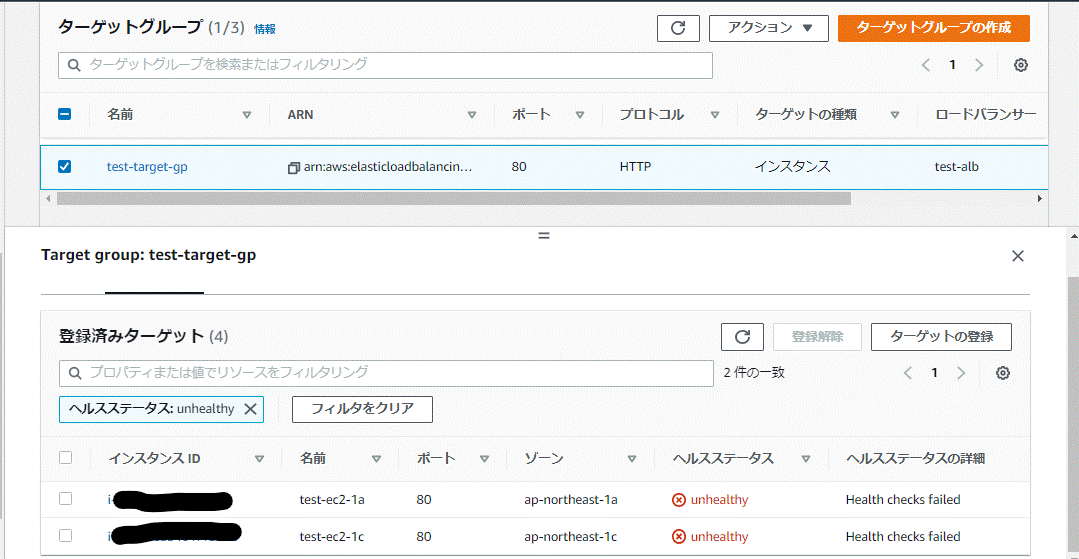

②ターゲットグループのヘルスステータスが「unhealthy」になっている

ため、①→忠告の非表示、②「unhealthy」→「healthy」状態にする方法をご教授いただけますと幸いです。
（①が解決すれば②も併せて解決してくれるものか区別がつかず、①②と分けさせて頂いております）

①：

②：

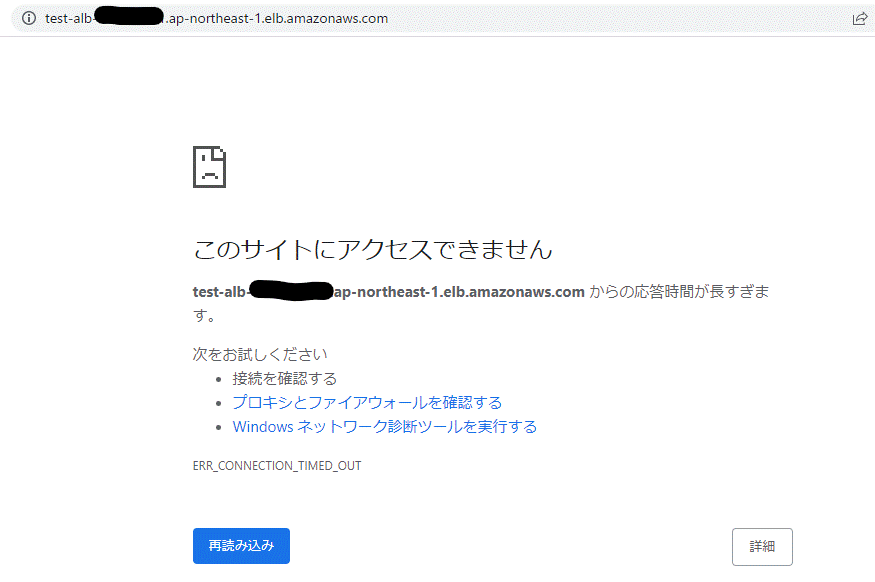

①②でエラー状態のためか、ELBのDNS名でアクセスしようとするとタイムアウトしてしまいEC2上のウェブサイトにアクセスできない状況です。

確認したこと

・EC2にはngnixをインストールしてあります。
・ロードバランサーはAZ「ap-northeast-1a ,1c」のパブリックサブネットに配置されていること
・EC2はAZ「ap-northeast-1a ,1c」のプライベートサブネットに配置されていること

各リソースの設定値（画像）

・ロードバランサー

★リスナー設定

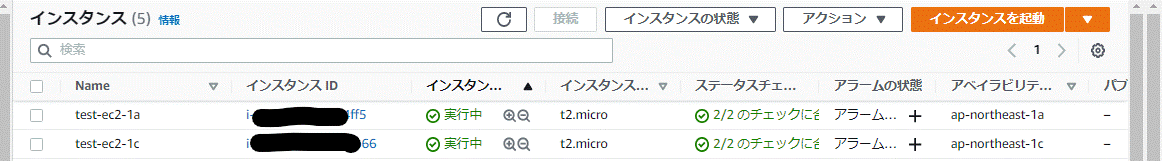

・EC2

・ルートテーブル

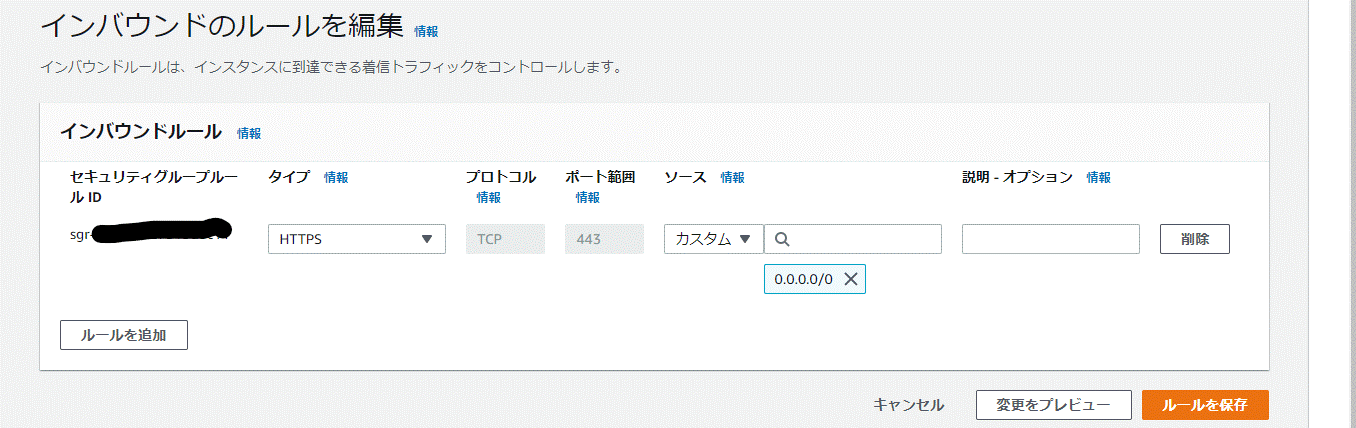

・セキュリティグループ
→EC2

→ELB

・リーチャビリティアナライザーでインターネットゲートウェイからap-northeast-1aにあるEC2に接続できるかなど試してみました。。

補足情報（FW/ツールのバージョンなど）

不足している情報などありましたら追記致しますので、ご指摘いただけますと幸いです。
宜しくお願い致します。

★補足
ngnixのアクセスログ

※アベイラビリティーゾーン：ap-northeast-1aにあるインスタンスtest-ec2-1aのアクセスログになります。

Comments

[yu_1985]

1の方は、ALB自体のサブネットの設定を確認してください。

2の方は書いてあることだけだとわからないので以下を確認してください
- ALBとEC2のセキュリティグループの画像が逆になっているのは単に画像を貼る位置を間違えたのか、実際に画像のとおりになっているのか
- EC2インスタンス上のnginxのアクセスログを見て、ヘルスチェックのリクエストが届いているか、届いているならどのようなレスポンスを返しているか

[yu_1985]

あと、ALBのリスナー設定を貼ってください。

[yu_1985]

nginxのログはデフォルトだと権限が足りずに見られないのでsudoでコマンド実行するか読み取り権限を付けてください。

また、tail -f 〜はリアルタイムにログを確認したいときに使うもので、ログの中身を確認するときは-fを使わないほうが賢明です。
tailコマンド自体も、デフォルトだと末尾10行しか表示してくれないのでそのことを理解した上で使ってください。
今回でいうと、下記の実行結果を貼ってください。
sudo cat /var/log/nginx/access.log

[shutooooh]

yu_1985様
不足している確認事項等、ご指摘いただき有難うございます。
回答に時間がかかってしまい申し訳ありませんが修正・追記させて頂きました。
ご確認いただけますと幸いです。

[shutooooh]

yu_1985様
丁寧に教えてくださり有難うございます。
アクセスができていないためにアクセスログもない状態なのかと思い込んでしまいました。
何度も申し訳ありませんが、宜しくお願い致します。

[yu_1985]

ヘルスチェックのアクセスは200で返ってるので、一度ターゲットグループの対象から外したあと、再度登録してみてください。
画面上選択を外した状態だけではダメで、一度確定しないと外れません。

[shutooooh]

yu_1985様
有難うございます。ターゲットグループのヘルスステータスがhealthyになりました！
..が、相変わらずELBのDNS名[test-alb-△△△.ap-northeast-1.elb.amazonaws.com]でアクセスするとタイムアウトしてしまう状況で悩んでおります。。（図々しく本当にすみません）
セキュリティグループのインバウンドにhttpも一旦追加して試しております。EC2自体にはngnixのみインストールした状態です。

[yu_1985]

httpでアクセスしてませんか？明示的にhttpsを指定してアクセスしてください。
あと、DNS名じゃなくて証明書発行したドメインでレコード登録してそれにアクセスしてみてください。

[shutooooh]

yu_1985様
夜分遅くまですみませんでした。
無事アクセスできました。本当に有難うございます(*- -)(*_ _)ペコリ

Answer 1

自己解決とさせて頂いておりますが、
yu_1985様に修正・追加のコメント部分でご指導いただいたおかげで解決致しました。
大変有難うございました。
