LaTeX：Tikzの配置

Question

前提

TexLive2022使用。(full installed)
latexのtikzを使って図を作りました。その図を以下の写真のように、文章の隣（インライン？）に配置したいです。

実現したいこと

発生している問題・エラーメッセージ

wrapfigureを使えば良さそうなのですが、具体的にどうすればいいのかわからないです。

該当のソースコード

\documentclass[a3paper,landscape,twocolumn,fleqn,dvipdfmx]{article}
\usepackage{otf}
\usepackage[utf8]{inputenc}
\usepackage{amsmath,amssymb}
\usepackage[margin=15mm]{geometry}
\usepackage{wrapfig}
\usepackage{tikz}
\usetikzlibrary{intersections,calc,arrows.meta}
\begin{document}
\textbf{(2)}\UTF{2462}の実数解が$x=\beta ,~\gamma ~(\beta <\gamma )$より,~$\displaystyle\beta +\gamma =-\alpha ,~\beta \gamma =\frac{3\alpha^4-4\alpha^2+2}{3\alpha^2-1}$
    であるので,\\
    \begin{tikzpicture}
        \draw[->,>=stealth,semithick](-2,0)--(2,0)node[above]{$x$};
        \draw[->,>=stealth,semithick](0,-2)--(0,2)node[right]{$y$};
        \draw(0,0)node[below left]{O};
        \draw[thick,domain=-1.52:1.52,smooth,name path=C]plot(\x,\x^3-\x)node (C) at (-0.7,0.7){$C$};
        \draw[thick,domain=-1.8:2,smooth,name path=l]plot(\x,\x-0.3)node (l) at (-0.5,-1.3){$l$};
        \path [name intersections={of=C and l}];
        \coordinate (beta) at (intersection-1);
        \coordinate (alpha) at (intersection-2);
        \coordinate (gamma) at (intersection-3);
        \node (1) at (1.1,0)[below]{$1$};
        \node (-1) at (-0.8,0)[below]{$-1$};
        \draw[densely dotted,thick]($(-2,0)!(beta)!(2,0)$)node[above]{$\beta$}--(beta);
        \draw[densely dotted,thick]($(-2,0)!(gamma)!(2,0)$)node[below]{$\gamma$}--(gamma);
        \draw[densely dotted,thick]($(-2,0)!(alpha)!(2,0)$)--(alpha);
        \draw[arrows = {-Stealth[]}](0.2,0.5)node[above]{$\alpha$}--($(-2,0)!(alpha)!(2,0)$);
    \end{tikzpicture}
    \begin{flalign*}
        &\beta ^2+\beta \gamma +\gamma ^2-1=(\beta +\gamma )^2-\beta \gamma -1\\
        &\hphantom{\beta ^2+\beta \gamma +\gamma ^2-1} =\alpha^2-\frac{3\alpha^4-4\alpha^2+2}{3\alpha^2-1}-1\\
        &\hphantom{\beta ^2+\beta \gamma +\gamma ^2-1}=-\frac{1}{3\alpha^2-1}
    \end{flalign*}\par
    よって,~$\beta ^2+\beta \gamma +\gamma ^2-1\neq 0$となる。\\
\end{document}

該当箇所だけを切りぬいて持ってきたのでエラーが出るかもしれませんが、私の画面では正常に表示されています。

現状

補足情報（FW/ツールのバージョンなど）

何か情報不足がありましたらご指摘ください。

Answer 1

https://okumuralab.org/tex/mod/forum/discuss.php?d=1837#p10708

等を参考にすると，wrapfigureでは

A ...
\begin{wrapfigure}{r}{0pt}
wrapfig ...
\end{wrapfigure}
B

C

D

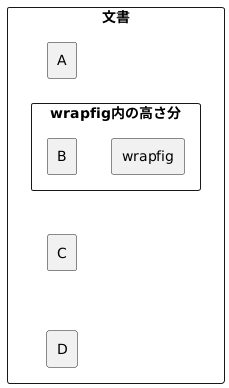

のような記述だと，次のようなレイアウトになると思います。

結局，次のような感じでどうでしょうか?

\documentclass[a3paper,landscape,twocolumn,fleqn,dvipdfmx]{article}
\usepackage{otf}
\usepackage[utf8]{inputenc}
\usepackage{amsmath,amssymb}
\usepackage[margin=15mm]{geometry}
\usepackage{wrapfig}
\usepackage{tikz}
\usetikzlibrary{intersections,calc,arrows.meta}
\begin{document}
\begin{wrapfigure}{r}{0pt}
    \begin{tikzpicture}
        \draw[->,>=stealth,semithick](-2,0)--(2,0)node[above]{$x$};
        \draw[->,>=stealth,semithick](0,-2)--(0,2)node[right]{$y$};
        \draw(0,0)node[below left]{O};
        \draw[thick,domain=-1.52:1.52,smooth,name path=C]plot(\x,\x^3-\x)node (C) at (-0.7,0.7){$C$};
        \draw[thick,domain=-1.8:2,smooth,name path=l]plot(\x,\x-0.3)node (l) at (-0.5,-1.3){$l$};
        \path [name intersections={of=C and l}];
        \coordinate (beta) at (intersection-1);
        \coordinate (alpha) at (intersection-2);
        \coordinate (gamma) at (intersection-3);
        \node (1) at (1.1,0)[below]{$1$};
        \node (-1) at (-0.8,0)[below]{$-1$};
        \draw[densely dotted,thick]($(-2,0)!(beta)!(2,0)$)node[above]{$\beta$}--(beta);
        \draw[densely dotted,thick]($(-2,0)!(gamma)!(2,0)$)node[below]{$\gamma$}--(gamma);
        \draw[densely dotted,thick]($(-2,0)!(alpha)!(2,0)$)--(alpha);
        \draw[arrows = {-Stealth[]}](0.2,0.5)node[above]{$\alpha$}--($(-2,0)!(alpha)!(2,0)$);
    \end{tikzpicture}
\end{wrapfigure}
\textbf{(2)}\UTF{2462}の実数解が$x=\beta ,~\gamma ~(\beta <\gamma )$より,~$\displaystyle\beta +\gamma =-\alpha ,~\beta \gamma =\frac{3\alpha^4-4\alpha^2+2}{3\alpha^2-1}$
    であるので,\\
    \begin{flalign*}
        &\beta ^2+\beta \gamma +\gamma ^2-1=(\beta +\gamma )^2-\beta \gamma -1\\
        &\hphantom{\beta ^2+\beta \gamma +\gamma ^2-1} =\alpha^2-\frac{3\alpha^4-4\alpha^2+2}{3\alpha^2-1}-1\\
        &\hphantom{\beta ^2+\beta \gamma +\gamma ^2-1}=-\frac{1}{3\alpha^2-1}
    \end{flalign*}\par
    よって,~$\beta ^2+\beta \gamma +\gamma ^2-1\neq 0$となる。\\
\end{document}

Comments

[NEKOTABETAI]

回答ありがとうございます。とても助かります！

Answer 2

wrapfig の使い方は下記にあるようです。
http://www.yamamo10.jp/yamamoto/comp/latex/make_doc/insert_fig/index.php#WRAPFIG

\begin{wrapfigure}[行数]{場所}[オーバーハング幅]{図を配置する幅}
図
\end{wrapfigure}

「行数」は省略可能です。「図を配置する幅」を 0pt にすると勝手に設定してくれるようです。従って、提示された例の場合、下記のようにすればおそらくお望みの結果になると思います。

\documentclass[a3paper,landscape,twocolumn,fleqn,dvipdfmx]{article}
\usepackage{otf}
\usepackage[utf8]{inputenc}
\usepackage{amsmath,amssymb}
\usepackage[margin=15mm]{geometry}
\usepackage{wrapfig}
\usepackage{tikz}
\usetikzlibrary{intersections,calc,arrows.meta}
\begin{document}
\begin{wrapfigure}{r}{0pt}
\begin{tikzpicture}
（省略）
\end{tikzpicture}
\end{wrapfigure}

\textbf{(2)}\UTF{2462}の実数解が$x=\beta ,~\gamma ~(\beta <\gamma )$より,~$\displaystyle\beta +\gamma =-\alpha ,~\beta \gamma =\frac{3\alpha^4-4\alpha^2+2}{3\alpha^2-1}$
    であるので,
（省略）
\end{document}

ただし、article.cls では日本語を正常にタイプセットできませんし、a3paper も定義されていませんので、何らかの対処が必要です。例えば、クラスファイルを jsarticle.cls に変更し、用紙設定は geometry に集約する方法が考えられます。

\documentclass[twocolumn,fleqn,dvipdfmx]{jsarticle}
（中略）
\usepackage[margin=15mm,landscape,a3paper]{geometry}
（後略）

Comments

[NEKOTABETAI]

ありがとうございました。全体的にも以前よりきれいになりました！

Answer 3

\で微調整
