Overleafで画像が表示されません

i.kawa

総合スコア1

LaTeX

LaTeXは、レスリー・ランポートが開発したテキストベースの文書整形システムです。 電子製版ソフトウェアである「TeX」にマクロパッケージを組み込む形で構成されており、 通常のTeXより扱いやすくなっているのが特徴です。

0グッド

0クリップ

投稿2025/06/26 02:27

0

0

実現したいこと

Overleaf でLatexを使っています。画像を挿入したいです

発生している問題・分からないこと

特にエラーメッセージは出ていないのですが、表示されません。

該当のソースコード

\documentclass[12pt]{jsarticle} \setlength{\parindent}{0pt} \usepackage[margin=14truemm]{geometry} \usepackage[dvipdfmx]{graphicx} \usepackage{color} \usepackage{amsmath} \usepackage{bm} \usepackage{braket} \usepackage{amssymb} \title{Laser $\&$ 4 Level System} \date{} \author{} \begin{document} \maketitle \begin{figure}[htbp] \centering \includegraphics[width = 6mm]{20250624_mode-lock.png} \caption{hogehoge} \label{fig:hogehoge} \end{figure} \end{document}

試したこと・調べたこと

  • teratailやGoogle等で検索した
  • ソースコードを自分なりに変更した
  • 知人に聞いた
  • その他
上記の詳細・結果

recompileのところのdraftがnormalになっていることを確認しました。
menuからcompilerがLatexになっていることを確認しました。

補足

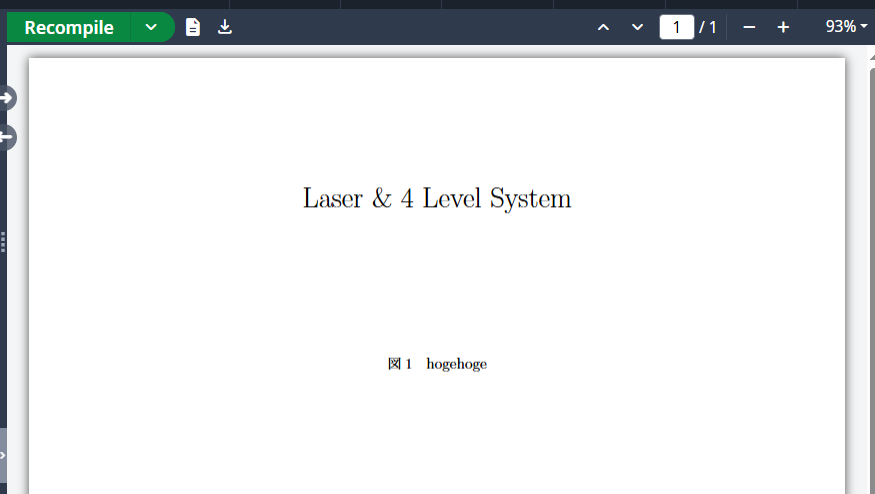

イメージ説明

気になる質問をクリップする

クリップした質問は、後からいつでもMYページで確認できます。

またクリップした質問に回答があった際、通知やメールを受け取ることができます。

バッドをするには、ログインかつ

こちらの条件を満たす必要があります。

guest

回答1

0

ベストアンサー

ドキュメントクラスでのドライバオプションがないので,geometryパッケージが
dvipsドライバに変更勝手に変更されてしまっています。

そしてgraphicxの方でdvipdfmxを指定して不整合があるので画像が認識されていません。

latex

1\documentclass[12pt, dvipdfmx]{jsarticle}

のように,ドキュメントクラスのオプションとして指定するのをおすすめします。

と言っても6mm幅の画像は老眼の私は最初認識できませんでしたが…

投稿2025/06/26 03:06

ujimushi_sradjp

総合スコア2192

バッドをするには、ログインかつ

こちらの条件を満たす必要があります。

i.kawa

2025/06/26 03:37

回答ありがとうございます。 試したところ問題が解決しました! ベストアンサーに選ばせていただきました。
