JLayeredPaneでFlowLayoutを使う

Question

問題

(1)
Main.FrameにFlowLayoutを適用したのですが、実行するとlabelsが横一列に並び期待した見た目にはなりませんでした。

下の方に書いてある「ソースコード(期待する見た目)」ではJLayeredPaneを使用していないのですが、Window.java内にあるlabelsを背面においてlabelを前面においておきたいのでJLayeredPaneを使用しました。

(2)

label.setLocation(50, 50);

としてlabelの位置を変えたつもりですが、反映されませんでした。

この2つの問題が解決せず、質問しました。
どうぞよろしくお願いします。

ソースコード

Main.java

import javax.swing.SwingUtilities;

public class Main {

	private final static int rows = 5;
	private final static int columns = 5;

	public static void main(String[] args) {

		SwingUtilities.invokeLater(new Runnable() {
			public void run() {
				new Window(rows, columns).setVisible(true);
			}
		});

	}

}

Window.java

import java.awt.Color;
import java.awt.Dimension;
import java.awt.FlowLayout;

import javax.swing.JFrame;
import javax.swing.JLabel;
import javax.swing.JLayeredPane;
import javax.swing.border.LineBorder;

public class Window extends JFrame {

	private final int rows;
	private final int columns;

	Window(final int rows, final int columns) {
		this.rows = rows;
		this.columns = columns;
		setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
		setBounds(500, 150, columns * 80 + 20, rows * 80 + 40);
		setLayout(new FlowLayout(FlowLayout.CENTER, 0, 0));

		Movement mv = new Movement();

		Frame frame = new Frame(rows, columns);
		add(frame);

	}

	public class Frame extends JLayeredPane {

		Frame(final int rows, final int columns) {
			setSize(columns * 80 + 20, rows * 80 + 40);
			setLayout(new FlowLayout(FlowLayout.CENTER, 0, 0));

			Movement mv = new Movement();

			JLabel[][] labels = new JLabel[rows][columns];
			for(int i = 0; i < rows; i++) {
				for(int j = 0; j < columns; j++) {
					labels[i][j] = new JLabel();
					labels[i][j].setPreferredSize(new Dimension(80, 80));
					labels[i][j].setText(i + ", " + j);
					labels[i][j].setBorder(new LineBorder(Color.BLACK, 2, true));
					labels[i][j].setOpaque(true);
					labels[i][j].setBackground(Color.WHITE);
					add(labels[i][j]);
					setLayer(labels[i][j], DEFAULT_LAYER);
				}
			}

			JLabel label = new JLabel("Label");
			label.setPreferredSize(new Dimension(80, 80));
			label.setLocation(50, 50);
			label.setBorder(new LineBorder(Color.BLACK, 5, true));
			label.setOpaque(true);
			label.setBackground(Color.WHITE);
			add(label);
			setLayer(label, DRAG_LAYER);
			mv.addMovementListener(label);

		}

	}

}

Movement.java

package que;

import java.awt.event.MouseEvent;
import java.awt.event.MouseListener;
import java.awt.event.MouseMotionListener;

import javax.swing.JLabel;

public class Movement implements MouseListener, MouseMotionListener {

	private int X, Y;

	public Movement() {}

	public void addMovementListener(JLabel... labels) {
		for(JLabel label : labels) {
			label.addMouseListener(this);
			label.addMouseMotionListener(this);
		}
	}

	@Override
	public void mouseDragged(MouseEvent e) {
		e.getComponent().setLocation(e.getX() + e.getComponent().getX() - X, e.getY() + e.getComponent().getY() - Y);
	}

	@Override
	public void mouseMoved(MouseEvent e) {}

	@Override
	public void mouseClicked(MouseEvent e) {}

	@Override
	public void mousePressed(MouseEvent e) {
		X = e.getX();
		Y = e.getY();
	}

	@Override
	public void mouseReleased(MouseEvent e) {}

	@Override
	public void mouseEntered(MouseEvent e) {}

	@Override
	public void mouseExited(MouseEvent e) {}

}

ソースコード(期待する見た目)

Main.javaとMovement.javaは同じ

Window.java

import java.awt.Color;
import java.awt.Dimension;
import java.awt.FlowLayout;

import javax.swing.JFrame;
import javax.swing.JLabel;
import javax.swing.border.LineBorder;

public class Window extends JFrame {

	private final int rows;
	private final int columns;

	Window(final int rows, final int columns) {
		this.rows = rows;
		this.columns = columns;
		setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
		setBounds(500, 150, columns * 80 + 20, rows * 80 + 40);
		setLayout(new FlowLayout(FlowLayout.CENTER, 0, 0));

		Movement mv = new Movement();

		JLabel[][] labels = new JLabel[rows][columns];
		for(int i = 0; i < rows; i++) {
			for(int j = 0; j < columns; j++) {
				labels[i][j] = new JLabel();
				labels[i][j].setPreferredSize(new Dimension(80, 80));
				labels[i][j].setText(i + ", " + j);
				labels[i][j].setBorder(new LineBorder(Color.BLACK, 2, true));
				labels[i][j].setOpaque(true);
				labels[i][j].setBackground(Color.WHITE);
				add(labels[i][j]);
			}
		}

		JLabel label = new JLabel("Label");
		label.setPreferredSize(new Dimension(80, 80));
		label.setLocation(50, 50);
		label.setBorder(new LineBorder(Color.BLACK, 5, true));
		label.setOpaque(true);
		label.setBackground(Color.WHITE);
		add(label);
		mv.addMovementListener(label);

	}

}

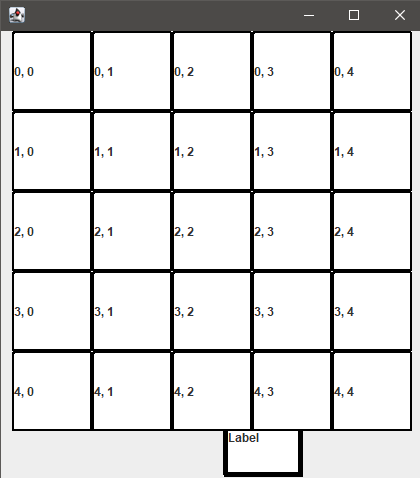

期待する見た目

(↑ではlabelがlabelsの背面にありますが、期待するのはlabelを前面にすることです。)

その他

Eclipse 2019-06
Java SE 8

Answer 1

labelsを背面においてlabelを前面においておきたいのでJLayeredPaneを使用

されたのに, JLayeredPane をそのように使用していないように思います.
ドキュメントの「詳細」をご確認頂くと良いかと思います.

JLayeredPane (Java Platform SE 8)

詳細
JLayeredPaneは、Containerと同じように子のリストを管理しますが、内部で複数のレイヤーを定義することができます。同じレイヤーに属する子は、通常のContainerオブジェクトとまったく同じように管理されますが、子コンポーネントどうしがオーバーラップした場合には、上位のレイヤーのコンポーネントの方が下位レイヤーのコンポーネントより上に表示されます。
各レイヤーには個別の整数値が割り当てられます。Componentのレイヤー属性を設定するには、add呼出しでIntegerオブジェクトを渡します。
たとえば、

(以下略)

---

以下で labels の上に label が表示されました.
Frame コンストラクタ内での setLayout(new FlowLayout(FlowLayout.CENTER, 0, 0)); では, レイアウトマネージャが全てのコンポーネントの配置を司る為に, setLocation が効かず label も並べてしまい, (確認していませんが)描画領域が制限されずに全て横一列に並べた上で中央部分を表示していたものと思われます.
また, Window コンストラクタ内の setLayout が有効では(これも原因は確認していませんが)表示がされませんでしたので, コメントにしました.

Window.java

import java.awt.Color;

import javax.swing.JFrame;
import javax.swing.JLabel;
import javax.swing.JLayeredPane;
import javax.swing.border.LineBorder;

import que.Movement;

public class Window extends JFrame {

    private final int rows;
    private final int columns;

    Window(final int rows, final int columns) {
        this.rows = rows;
        this.columns = columns;
        setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
        setBounds(500, 150, columns * 80 + 20, rows * 80 + 40);
        //setLayout(new FlowLayout(FlowLayout.CENTER, 0, 0));

        Movement mv = new Movement();

        Frame frame = new Frame(rows, columns);
        add(frame);
    }

    public class Frame extends JLayeredPane {
        Frame(final int rows, final int columns) {
            setSize(columns * 80 + 20, rows * 80 + 40);
            //setLayout(new FlowLayout(FlowLayout.CENTER, 0, 0));
            setLayout(null);

            Movement mv = new Movement();

            JLabel[][] labels = new JLabel[rows][columns];
            for(int i = 0; i < rows; i++) {
                for(int j = 0; j < columns; j++) {
                    labels[i][j] = new JLabel();
                    labels[i][j].setBounds(i * 80, j * 80, 80, 80);
                    labels[i][j].setText(i + ", " + j);
                    labels[i][j].setBorder(new LineBorder(Color.BLACK, 2, true));
                    labels[i][j].setOpaque(true);
                    labels[i][j].setBackground(Color.WHITE);
                    add(labels[i][j], DEFAULT_LAYER);
                }
            }

            JLabel label = new JLabel("Label");
            label.setBounds(50, 50, 80, 80);
            label.setBorder(new LineBorder(Color.BLACK, 5, true));
            label.setOpaque(true);
            label.setBackground(Color.WHITE);
            add(label, DRAG_LAYER);

            mv.addMovementListener(label);
        }
    }
}

Comments

[CreeperSaviour]

回答ありがとうございます。
私はソースコード>Window.javaで
setLayer(labels[i][j], DEFAULT_LAYER);や
setLayer(label, DRAG_LAYER);
としているのですが、これは間違っているのでしょうか。

[jimbe]

setLayer の前に add があります.
そして, ドキュメントの setLayer の説明には
> 指定されたコンポーネントのレイヤー属性を設定し、レイヤー内でいちばん下のコンポーネントとします。親に追加する前に呼び出す必要があります。
とあります.
試していませんので言い切ることは出来ませんが, add と setLayer を逆にしてみては如何でしょうか.
もしくは, setLayer では無く単に add の第二引数としてレイヤーを指定されては如何でしょうか.

[CreeperSaviour]

2つとも試してみましたが、見た目は変化なく解決してません。
私の理解が出来ていないのかもしれませんが、
> setLayer では無く単に add の第二引数としてレイヤーを指定されては如何でしょうか.
というのは、
- setLayer(hoge, DEFAULT_LAYER);
- add(hoge);
+ add(hoge, DEFAULT_LAYER);
でしょうか。

[jimbe]

ダメでしたか, setLayer の動作が分かり難いですね.

> add(hoge, DEFAULT_LAYER);
そのつもりです.
回答に示しました JLayeredPane のドキュメントには The Java Tutorial の「How to Use a Layered Pane」へのリンクがあり, 「How to Use a Layered Pane」にあるサンプル( LayeredPaneDemo.java )では add(Component, Object) で追加しているようです.

[CreeperSaviour]

https://gyazo.com/e454842e5d5dc6bea7499f2bfbac15a7
現在の画面はこのようになっています。質問にある「期待する見た目」は、JLayerdPaneを継承したFrameクラスを記述していません。

[jimbe]

失礼しました, 期待と現状をごちゃまぜにしてしまっていたようです.
コードを試して回答に追記致しました.

[CreeperSaviour]

期待通りの画面になりました。ありがとうございます。
質問が解決したのですが、この問題を調べているときにSOでたまにsetLayout(null)は推奨しないなどのコメントを見ました。ただ私はこれが何故なのかが理解できません。もし何か知っていれば教えてください。

[jimbe]

個人的な考えとしましては, Swing のレイアウトは(ウインドウの拡縮や各コンポーネントの位置・大きさの変動に対し)レイアウトマネージャによって自動的に調整する形にするのが目指す形であり, レイアウトマネージャを null とするということはつまり setLocation 等で固定することになり拡縮等に適切に対応出来ないためということかと思います.

これは Windows 等では分かり難いかもしれませんが, Android のようにディスプレイサイズそのものが多種多様にある状態ですと, テストした機種では丁度良くても, ディスプレイが大きな機種ではコンテンツが小さく纏まって空白ばかり多くなってしまいますし, 小さい機種では入りきらずに読めないとかボタンが押せない等となります. そうならないようにするためにはディスプレイの大きさによって各種計算を行い適切に配置する必要があり, それを担うのがレイアウトマネージャということになります.
(Android では Swing は使いませんが, 位置や大きさを相対的にする(具体的な値は計算される)ほうが良いことは同じです.)

[CreeperSaviour]

なるほど、分かりやすい説明ありがとうございます。
今回制作するものは画面のサイズを変更する必要が無いのでその点は問題ないかと思います。
回答ありがとうございました。
