【Excelグラフ】散布図に基準線を追加したい

Question

バージョン：Excel2013
縦軸に売上、横軸が作業人数といった散布図に基準線を追加することは可能でしょうか。
散布図の元データが下記の様な表に対し、
|売上|作業人数|
|500|5|
|1000|15|
|1500|10|

縦軸に売上の目標線で1000万円の横線、
横軸に作業人数の目標線で10人の縦線
といった基準線をグラフに動的に表示させたいです。

目標線の元データは上記の先頭か末尾に挿入だったり、
全く別の位置に売上目標、作業人数目標といった別表とする等検討していますが、
目標線を作成できる形式に合わせて変更したいと考えていますので、おすすめの形式を教えていただければと思います。

宜しくお願い致します。

Answer 1

基準線用にデータ系列を作っちゃって線にするのがご要望に合ってるかと思います。
以下、Excelバージョン違いですみませんが例示します。

まず散布図を普通に作ります。
X軸とY軸のオプションで軸の最大・最小値を固定します。

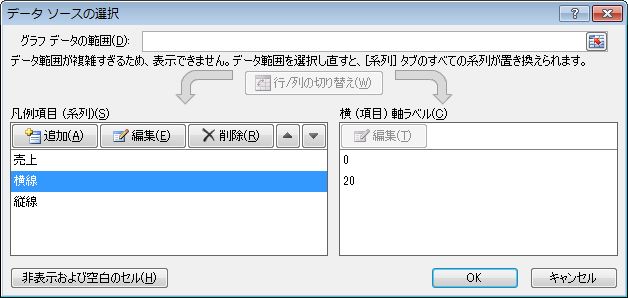

そうしたら基準線の系列に追加します。

基準線のマーカーを右クリックして「データ系列の書式設定」で「マーカー」は無し、「線」は単色にします。

Comments

[oshey]

返信遅くなりまして申し訳ございません。
ご回答ありがとうございます。
教えて頂いた上記の方法で希望通りの内容で実現できました。
図付きで丁寧に説明して頂きありがとうございました。

【補足】
私は軸の最小最大値は動的にしたかったので、基準線データの値を散布図データからmax関数で取得して変動させることを検討しています。
また、この場合散布図データの軸の最小最大値は、散布図データから取得した値をVBAで自動設定しようと考えています。
自動設定では設定される値が不明のため。

[kobac]

実装できたようでよかったです。
軸の最大最小値も動的となると、ご認識の通りVBAなどで一工夫必要ですね。
がんばってください。

Answer 2

よねさんの「散布図と棒グラフの複合グラフを作成したい？」の記事のように、複合グラフで散布図と折れ線グラフを重ねたら思惑のグラフになるのではないでしょうか。当然、折れ線グラフの座標は後で計算なり、手で打ち込むなりして決めます。

単純にフリーフォーム図形で描いた線を上にのせる方法もあります。

Comments

[oshey]

返信遅くなりまして申し訳ございません。
ご回答ありがとうございます。
この様なテクニカルな方法もあるのですね、今後の参考にさせて頂きます。
