B+木の挿入について

解決済

回答 1

投稿 編集

  • 評価
  • クリップ 0
  • VIEW 180

hositaka

score 4

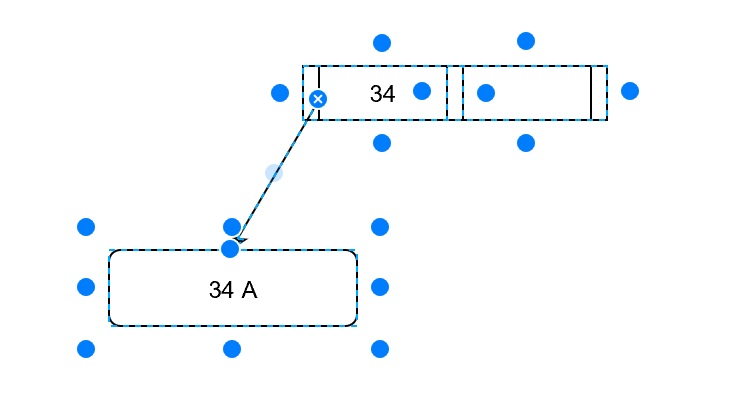

イメージ説明

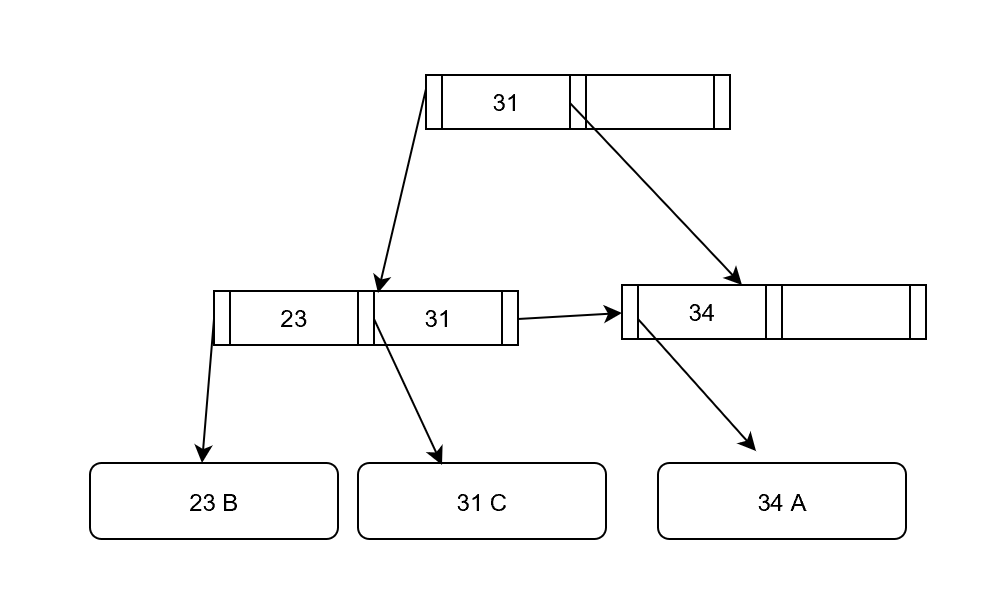

↑の初期状態のB+木に[23 B]と[31 C]を挿入↓
イメージ説明

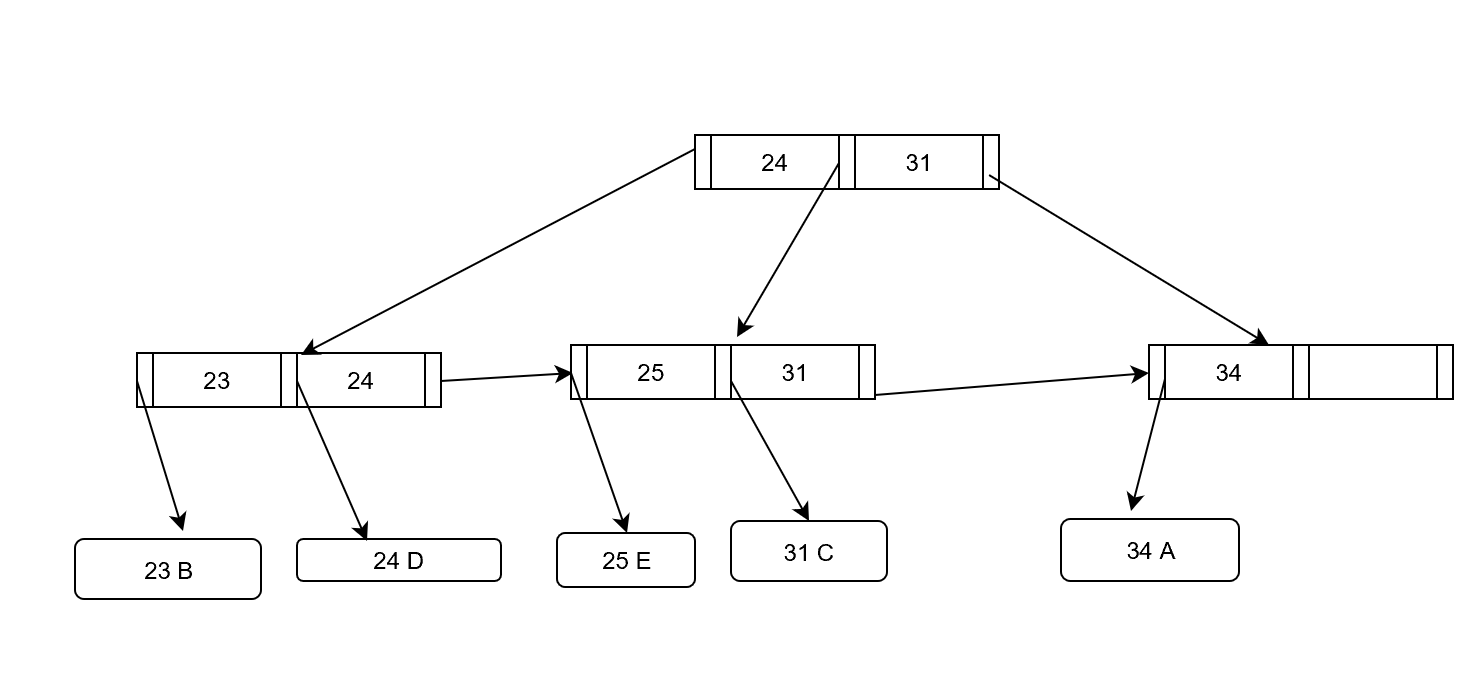

その後、[24 D]と[25 E]を挿入↓
イメージ説明

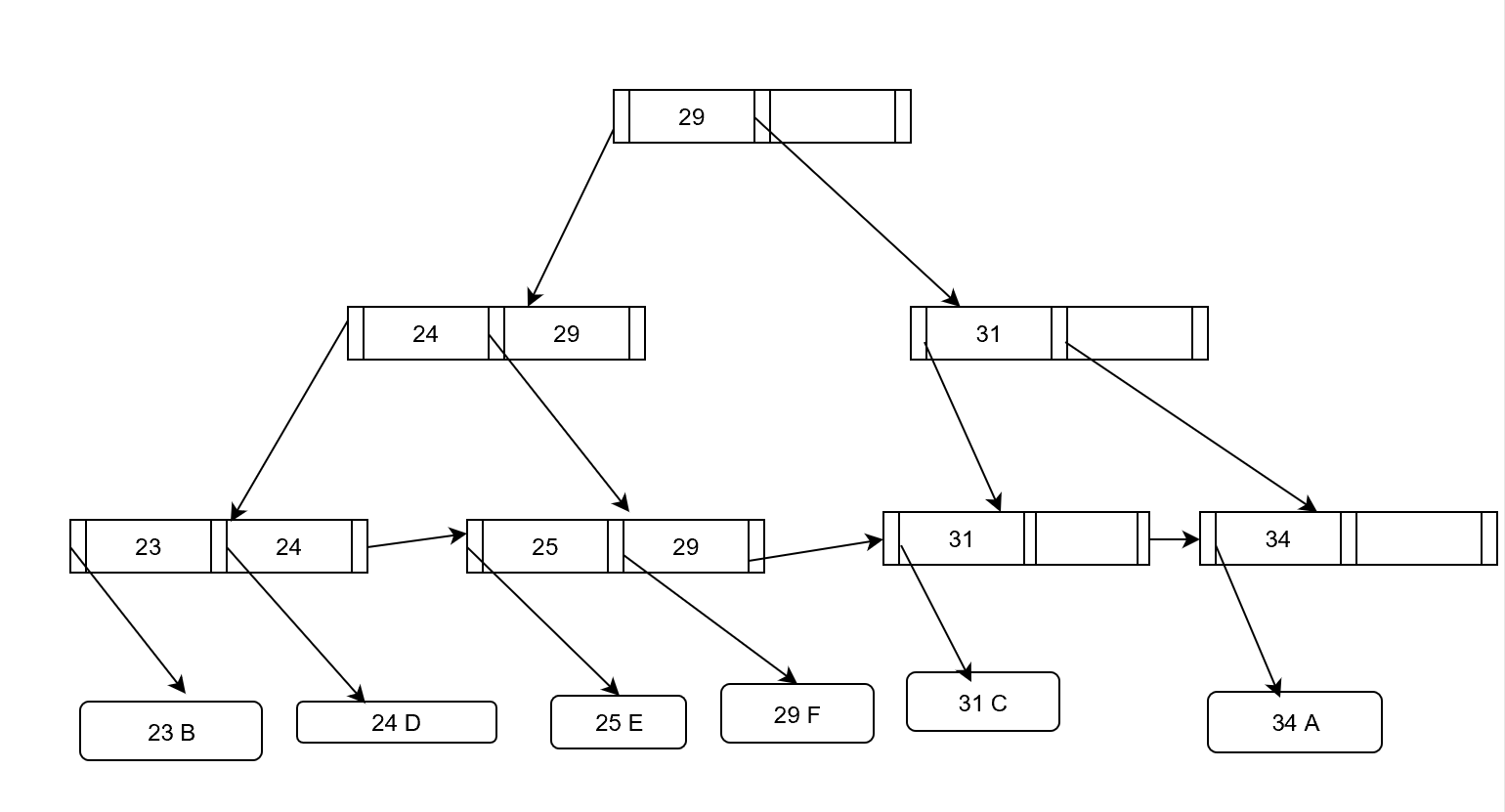

その後、[29 F]を挿入↓
イメージ説明
という問題があって、
①上記のように解いたのですがあっておりますでしょうか?
学校の教材やインターネットでB+木について調べても正誤判定が自分ではできないです。
また、②2番目の画像の中間ノードには31の隣に34を入れたほうがよろしいでしょうか?
③最後の画像の右側の中間ノードに34を入れたうえで根ノードには右側に34を入れるべきでしょうか?
ご回答ご回答宜しくお願い致します。

  • 気になる質問をクリップする

    クリップした質問は、後からいつでもマイページで確認できます。

    またクリップした質問に回答があった際、通知やメールを受け取ることができます。

    クリップを取り消します

  • 良い質問の評価を上げる

    以下のような質問は評価を上げましょう

    • 質問内容が明確
    • 自分も答えを知りたい
    • 質問者以外のユーザにも役立つ

    評価が高い質問は、TOPページの「注目」タブのフィードに表示されやすくなります。

    質問の評価を上げたことを取り消します

  • 評価を下げられる数の上限に達しました

    評価を下げることができません

    • 1日5回まで評価を下げられます
    • 1日に1ユーザに対して2回まで評価を下げられます

    質問の評価を下げる

    teratailでは下記のような質問を「具体的に困っていることがない質問」、「サイトポリシーに違反する質問」と定義し、推奨していません。

    • プログラミングに関係のない質問
    • やってほしいことだけを記載した丸投げの質問
    • 問題・課題が含まれていない質問
    • 意図的に内容が抹消された質問
    • 広告と受け取られるような投稿

    評価が下がると、TOPページの「アクティブ」「注目」タブのフィードに表示されにくくなります。

    質問の評価を下げたことを取り消します

    この機能は開放されていません

    評価を下げる条件を満たしてません

    評価を下げる理由を選択してください

    詳細な説明はこちら

    上記に当てはまらず、質問内容が明確になっていない質問には「情報の追加・修正依頼」機能からコメントをしてください。

    質問の評価を下げる機能の利用条件

    この機能を利用するためには、以下の事項を行う必要があります。

回答 1

checkベストアンサー

0

結論から言いますと、正しくないようです。

参考:B+Tree Insertions

B+木は、索引部とデータ部が分かれているデータ構造で、データは末端ノードで管理されます。初期状態の図が課題の図だとすると、四角で表されているのがノードで、丸四角で表されているのがデータと思います。ここで、末端ノードと索引ノードの区別が必要と思います。

今回は、同じ構造を末端ノードと索引ノードとして使用しているようです。この四角の構造を見てみると、インデクス値を格納できる場所が2つ、ポインタを格納できる場所が3つの構造になっています。この構造の使われ方は、末端ノードと索引ノードで違っています。

末端ノードとして使うときは左から順に

  • 未使用、または1つ目のデータへのポインタ
  • 1つ目のデータのインデクス値
  • 未使用、または2つ目のデータへのポインタ
  • 2つ目のデータのインデクス値
  • 未使用、または次の末端ノードへのポインタ

索引ノードとして使うときは左から順に

  • 未使用、または1つ目の子ノードのインデクス値よりも小さい子ノードへのポインタ
  • 1つ目の子ノードの最小インデクス値
  • 未使用、または1つ目の子ノードへのポインタ
  • 2つ目の子ノードの最小インデクス値
  • 未使用、または2つ目の子ノードへのポインタ

おそらく、回答は以下のような形だろうと思います。たたし、分割時のロジックはいろいろ流派があるようです。ここではYouTubeの例のようにシンブルに1/2に分け、二つ目ノードのインデクス値で親ノードを作る方法にしました。
初期状態

[34,]


[23 B]を挿入(部屋が空いてるのでそのまま格納)

[23, 34]


[31 C]を挿入(オーバーしたので分割し、親ノードを生成)

   [31,]
[23,][31, 34]


[24 D]を挿入(部屋が空いてるのでそのまま格納)

    [31,]
[23,24][31, 34]


[25 E]を挿入(オーバーしたので分割し、親ノードにインデクス追加)

     [24,31]
[23,][24, 25][31, 34]


[29 F]を挿入(配置換えによるインデクス更新)

       [25,31]
[23,24][25, 29][31, 34]

投稿

編集

  • 回答の評価を上げる

    以下のような回答は評価を上げましょう

    • 正しい回答
    • わかりやすい回答
    • ためになる回答

    評価が高い回答ほどページの上位に表示されます。

  • 回答の評価を下げる

    下記のような回答は推奨されていません。

    • 間違っている回答
    • 質問の回答になっていない投稿
    • スパムや攻撃的な表現を用いた投稿

    評価を下げる際はその理由を明確に伝え、適切な回答に修正してもらいましょう。

  • 2018/01/23 11:31

    難しいですね。ご回答ありがとうございました。
