D3.jsで1:1で円グラフを書きその中でさらに割合で分割したい

退会済みユーザー

退会済みユーザー

総合スコア0

D3.js

D3.jsとは、データに基づいてHTMLやSVGドキュメントを編集するために作られた、小規模なオープンソースのJavaScript可視化ライブラリです。

JavaScript

JavaScriptは、プログラミング言語のひとつです。ネットスケープコミュニケーションズで開発されました。 開発当初はLiveScriptと呼ばれていましたが、業務提携していたサン・マイクロシステムズが開発したJavaが脚光を浴びていたことから、JavaScriptと改名されました。 動きのあるWebページを作ることを目的に開発されたもので、主要なWebブラウザのほとんどに搭載されています。

0グッド

0クリップ

投稿2017/06/25 04:42

D3.jsで1:1で円グラフを書きその中でさらに割合で分割したいです。

<!DOCTYPE html> <meta charset="utf-8"> <body> <script src="http://d3js.org/d3.v3.min.js"></script> <script> var width = 960, height = 700; var svg = d3.select("body").append("svg") .attr("width", width) .attr("height", height) .append("g") .attr("transform", "translate(300,300)"); var data = [20,50,60,30]; var r = 300; var color = d3.scale.ordinal() .range(["red","orange","green","blue"]); //startAngleとendAngleは設定しない。 var arc = d3.svg.arc().outerRadius(r); // pieはデータを取って、data / value / startAngle / endAngle のオブジェクトを作る。 // スタートとエンドが被らないように、さらに全体が360になるようにマッピングしてくれる。 var pie = d3.layout.pie(); svg.selectAll("path").data(pie(data)).enter() // pie(data)で変換している。 .append("path") .attr("d", function(c){ return arc(c);}) // arcはstartAngleとendAngleのオブジェクトがあれば自動で取る。 .attr("fill",function(d) { return color(d.data); }); </script> </body> </html>

とコードを書くと

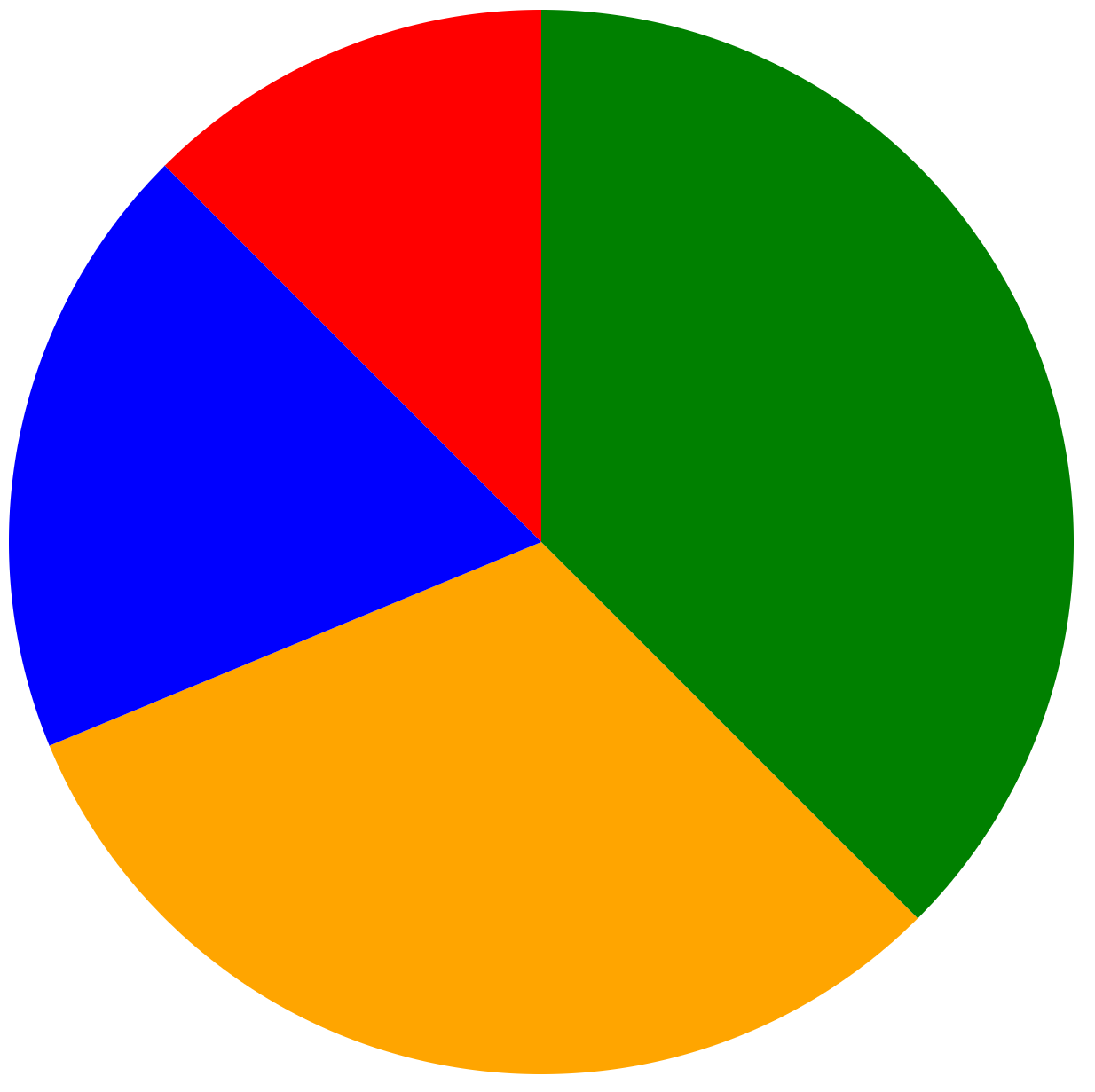

イメージ説明
というアウトプットになりました。
目標は
イメージ説明
というアウトプットにすることです。
1:1で円グラフを書きその中で、さらにその分割した中で2つに分割したいです。
どう直せば良いのでしょうか?

気になる質問をクリップする

クリップした質問は、後からいつでもMYページで確認できます。

またクリップした質問に回答があった際、通知やメールを受け取ることができます。

バッドをするには、ログインかつ

こちらの条件を満たす必要があります。

guest

回答2

0

以下サイトを参考として、修正したコードとなります。
http://blog.qaramell.com/hunzy/6011

javascript

1var width = 960, 2 height = 700; 3 4var dataset = [ 5 { value:50, color:"red"}, 6 { value:30, color:"orangered"}, 7 { value:20, color:"yellow"}, 8 { value:60, color:"pink"} 9]; 10 11var r = 300; 12 13var svg = d3.select("body").append("svg") 14 .attr("width", width) 15 .attr("height", height) 16 .append("g") 17 .attr("transform", "translate(" + width / 2 + "," + height / 2 + ")"); 18 19var arc = d3.svg.arc() 20 .outerRadius(r); 21 22var pie = d3.layout.pie() 23 .sort(null) 24 .value(function(d){ return d.value; }); 25 26var g = svg.selectAll(".fan") 27 .data(pie(dataset)) 28 .enter() 29 .append("g") 30 .attr("class", "fan"); 31 32g.append("path") 33 .attr("d", arc) 34 .attr("fill", function(d){ return d.data.color; });

投稿2017/06/25 05:29

退会済みユーザー

退会済みユーザー

総合スコア0

バッドをするには、ログインかつ

こちらの条件を満たす必要があります。

0

半円のパイグラフを2つ作って、それを横並びにしたら良いのではないでしょうか?

投稿2017/06/25 05:09

退会済みユーザー

退会済みユーザー

総合スコア0
